| Modelo | BST1500AFZ/BSZ |
|---|---|
| Tensão/frequência (V/Hz) | 220 V/50 Hz, 100v - 120v/60 Hz |
| Potência de entrada (W) | ≤ 900 |
| Velocidade (r/min) | ≥ 1350 / 1650 |
| VacuumKPa primário | - 95 kPa |
| VacuumKPa secundário | - 101 kPa |
| Pressão de rearranque (kPa) | 0 kPa |
| Fluxo de volume nominal (m³/h) | ≥ 16 m³/h @ 700 kPa |
| Ruído dB(A) | ≤ 70 dB(A) |
| Temperatura ambiente ºC | -5~40 ºC |
| Classe de isolamento | B |
| Resistência de isolamento a frio ( MΩ) | ≥ 100MΩ |
| Resistência de tensão | 1500 V/50 Hz 1 min (sem avarias) |
| Protecção térmica | Reposição automática 135 ± 5ºC |
| Capacitância (μF) | 40μF ± 5% / 120μF ± 5% |
| Peso líquido (kg) | 17,5Kg |
| Dimensões de instalação (mm) | 246 × 127 mm (Instalar pé M8) |
| Dimensões externas (mm) | 319 * 195 * 290 |
Original: China

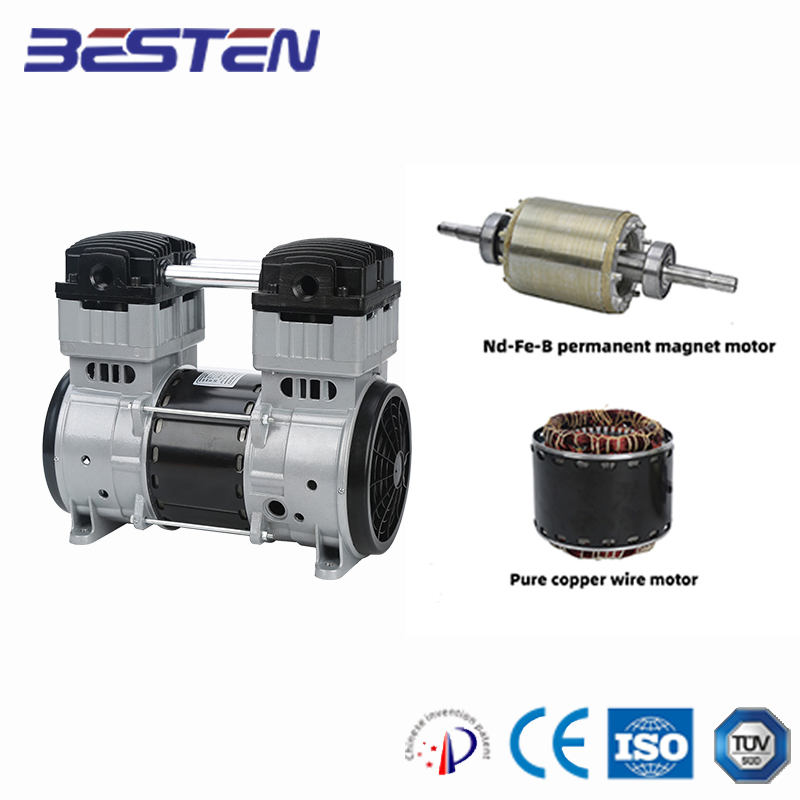

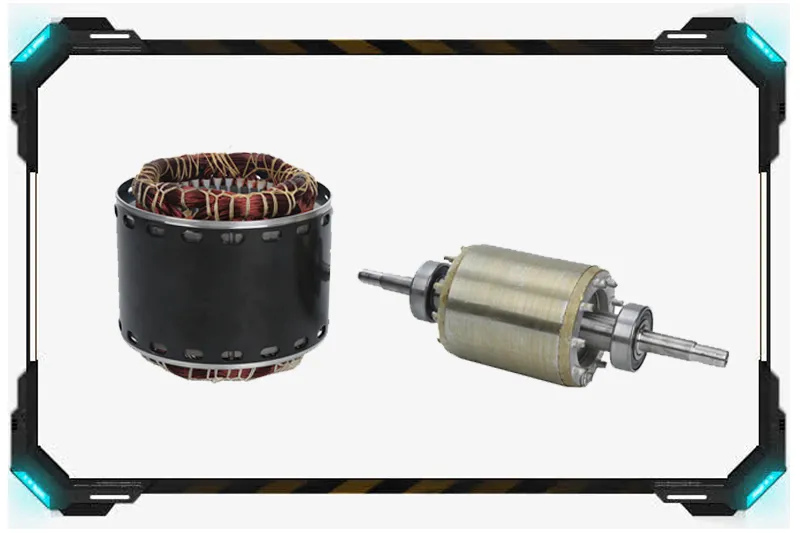

1. A bobina adota o fio fino de cobre puro esmaltado e o rotor adota a famosa folha de aço de silício da marca, como o baosteel de Xangai.
2. O cliente pode escolher o motor de isolamento grau B ou F de acordo com o que pretende.
3. O motor tem um protector térmico incorporado, que pode seleccionar um sensor térmico externo.
4. Tensão de AC100V ~ 120V, 200V ~ 240V, 50Hz/60Hz, DC6V ~ 200V opcional; motor AC pode escolher dupla frequência de tensão; motor DC pode escolher o controle da velocidade infinitamente variável.
Original: China, etc.

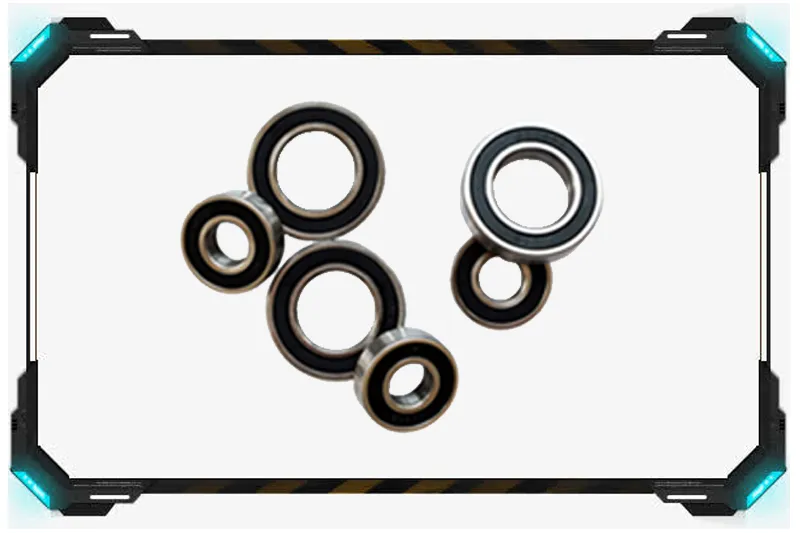

1. Os produtos padrão escolhem o rolamento especial no compressor isento de óleo e a tolerância de temperatura ambiente de -50ºC a 180ºC. Certifique-se de que não há avarias durante 20.000 horas.
2. Os clientes podem seleccionar outras marcas de rolamentos importados de acordo com as condições de trabalho.
Original: Suécia

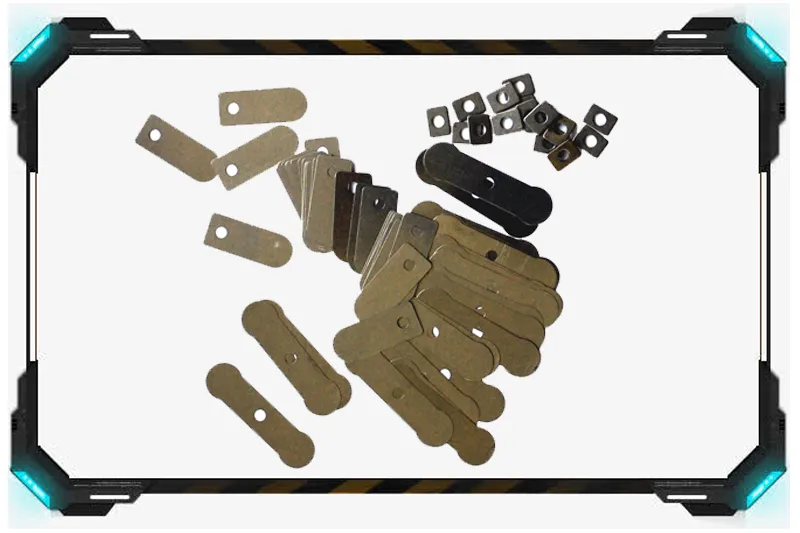

1. Personalizar o aço de válvulas de aço sueco; boa flexibilidade e longa durabilidade.
2. Espessura de 0,08 mm a 1,2 mm, adequada para uma pressão máxima de 0.8 MPa a 1.2 MPa.
Original: China / França

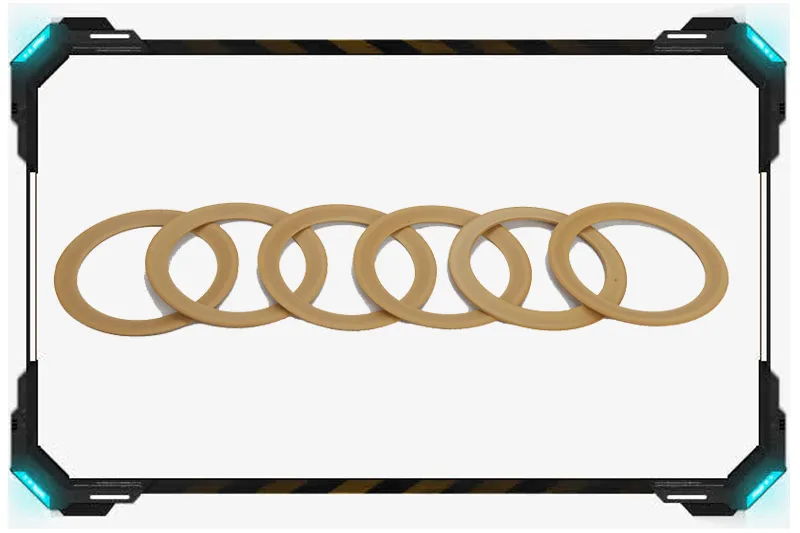

1. Utilizando material compósito de politetrafluoroetileno de marca famosa no mercado interno; resistente ao desgaste a altas temperaturas; garanta mais de 10.000 horas de vida útil.
2. Produtos de alta qualidade: você pode escolher o anel de pistão de importação de alta qualidade.

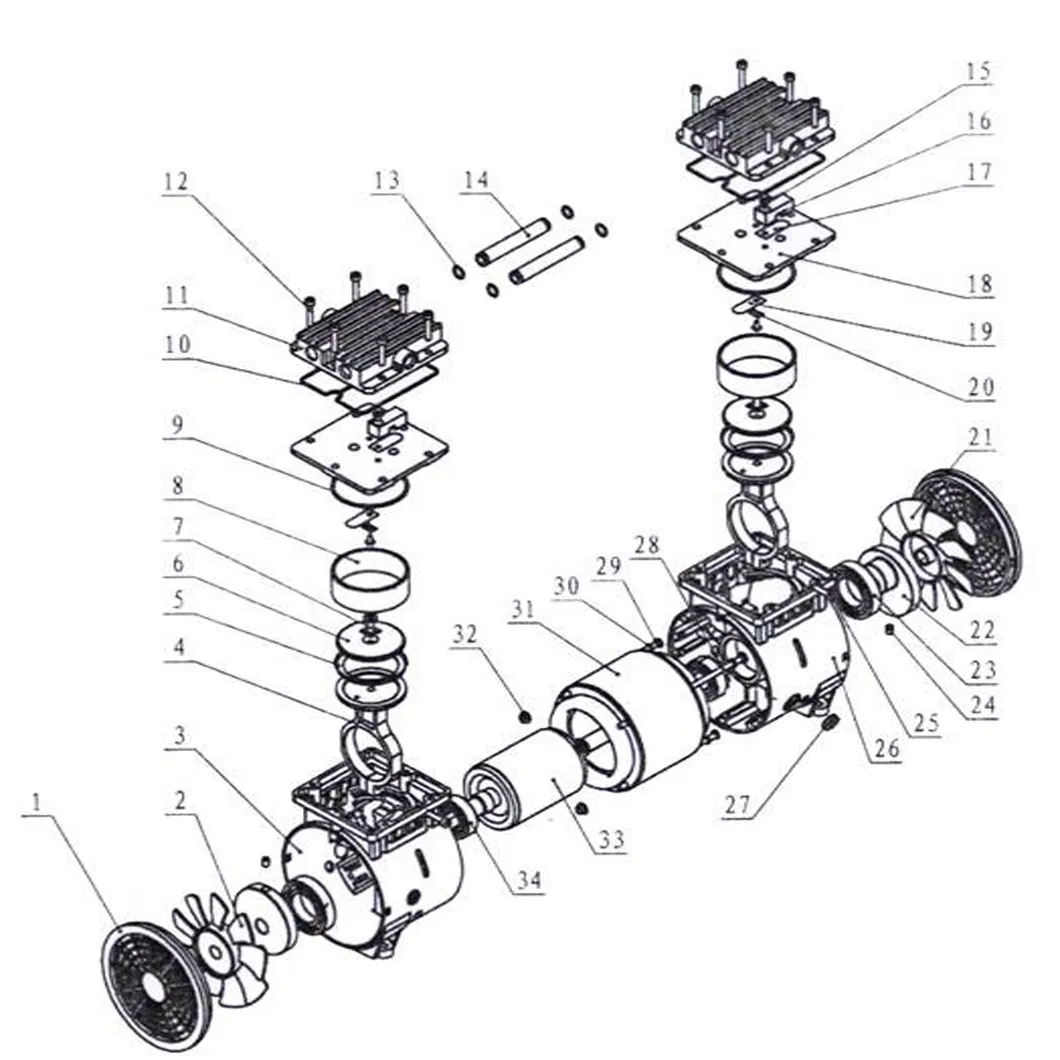

| Série | Código | Nome e Especificação | Qtd | Material | Nota |
|---|---|---|---|---|---|
| 1 | 212010109 | Tampa do ventilador | 2 | Nylon reforçado 1010 | |
| 2 | 212010106 | Ventoinha esquerda | 1 | Nylon reforçado 1010 | |
| 3 | 212010101 | Caixa esquerda | 1 | Liga de alumínio fundido YL104 | |
| 4 | 212010301 | Biela | 2 | Liga de alumínio fundido YL104 | |
| 5 | 212010304 | Copo do pistão | 2 | PTFE cheio com PHB | |
| 6 | 212010302 | Braçadeira | 2 | Liga de alumínio fundido YL102 | |
| 7 | 7050616 | Parafuso da cabeça transversal | 2 | Aço estrutural em carbono da posição fria | M6 • 16 |
| 8 | 212010501 | Cilindro de ar | 2 | Tubo de parede fino de liga de alumínio 6A02T4 | |
| 9 | 17103 | Anel de vedação do cilindro | 2 | Borracha de silicone | |
| 10 | 212010417 | Anel de vedação da tampa do cilindro | 2 | Borracha de silicone | |
| 11 | 212010401 | Cabeça do motor | 2 | Liga de alumínio fundido YL102 | |
| 12 | 7020525 | Parafuso da cabeça do cilindro hexagonal interior | 12 | M5 • 25 | |
| 13 | 17113 | Anel de vedação do tubo de ligação | 4 | Borracha de Silicong | |
| 14 | 212010801 | Tubo de ligação | 2 | Biela de alumínio e liga de alumínio LY12 | |
| 15 | 7100406 | Parafuso da cabeça cruzada | 4 | 1Cr13N19 | M4 • 6 |
| 16 | 212010409 | Bloco de limite | 2 | Liga de alumínio fundido YL102 | |
| 17 | 000402.2 | Válvula de saída de ar | 2 | 7Cr27 correia de aço de fixação do aço sueco | |
| 18 | 212010403 | válvula | 2 | Liga de alumínio fundido YL102 | |
| 19 | 212010404 | Válvula de entrada de ar | 2 | 7Cr27 correia de aço de fixação do aço sueco | |
| 20 | 212010406 | Junta metálica | 2 | Placa de aço inoxidável de resistência ao calor e a ácidos | |
| 21 | 212010107 | Ventilador direito | 1 | Nylon reforçado 1010 | |
| 22 | 212010201 | Manivela | 2 | Castron cinzento H20-40 | |
| 23 | 14040 | Rolamento 6006-2Z | 2 | ||
| 24 | 70305 | Aperte o parafuso da extremidade plana sextavada interior | 2 | M8 • 8 | |
| 25 | 7020520 | Parafuso da cabeça do cilindro hexagonal interior | 2 | M5 • 20 | |
| 26 | 212010102 | Caixa direita | 1 | Liga de alumínio fundido YL104 | |
| 27 | 6P-4 | Anel de protecção do cabo | 1 | ||
| 28 | 70905152-211 | Parafuso de cabeça sextavada | 2 | Aço estrutural em carbono da posição fria | M5 • 152 |
| 29 | 71005120-211 | Parafuso da cabeça cruzada | 2 | Aço estrutural em carbono da posição fria | M5 • 120 |
| 30 | 16602 | Anilha da mola de luz | 4 | ø5 | |
| 31 | 212010600 | Estator | 1 | ||
| 32 | 70305 | Contraporca das faces flangeadas hexagonais | 2 | ||
| 33 | 212010700 | Rotor | 1 | ||
| 34 | 14032 | Rolamento 6203-2Z | 2 |
