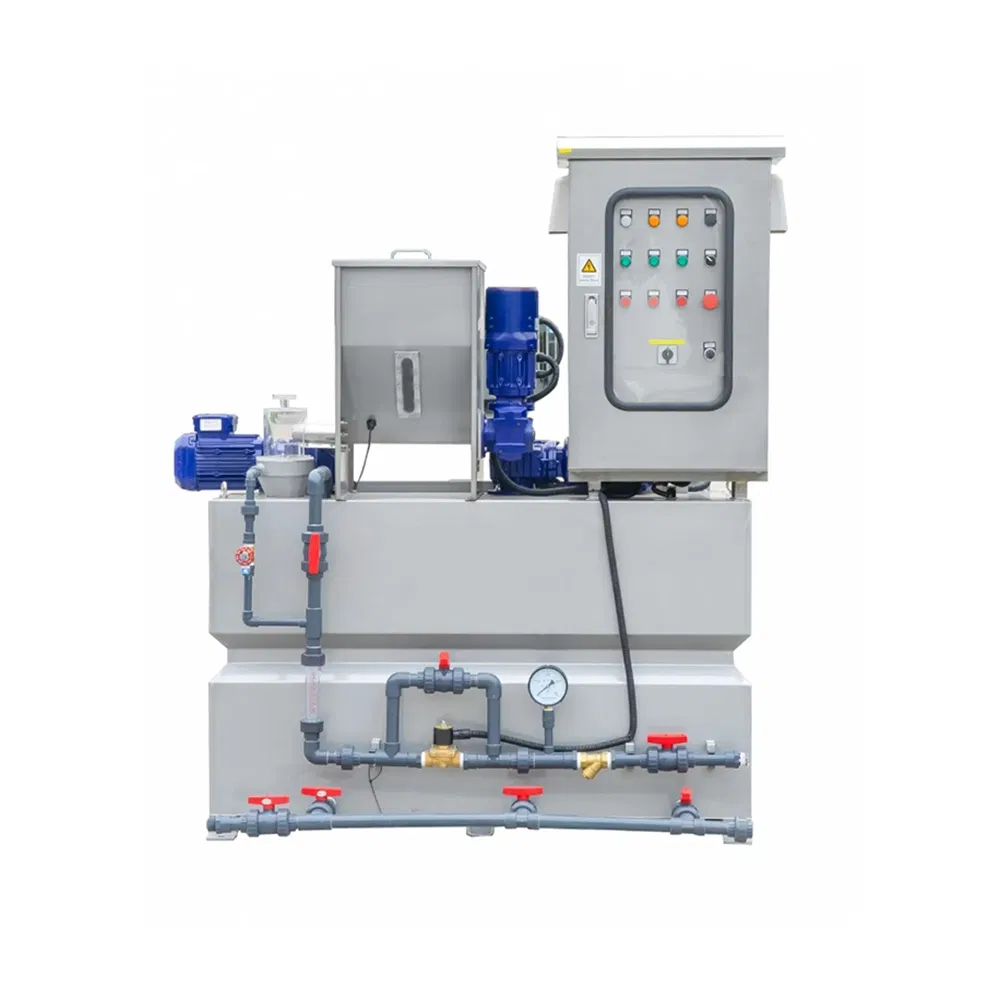

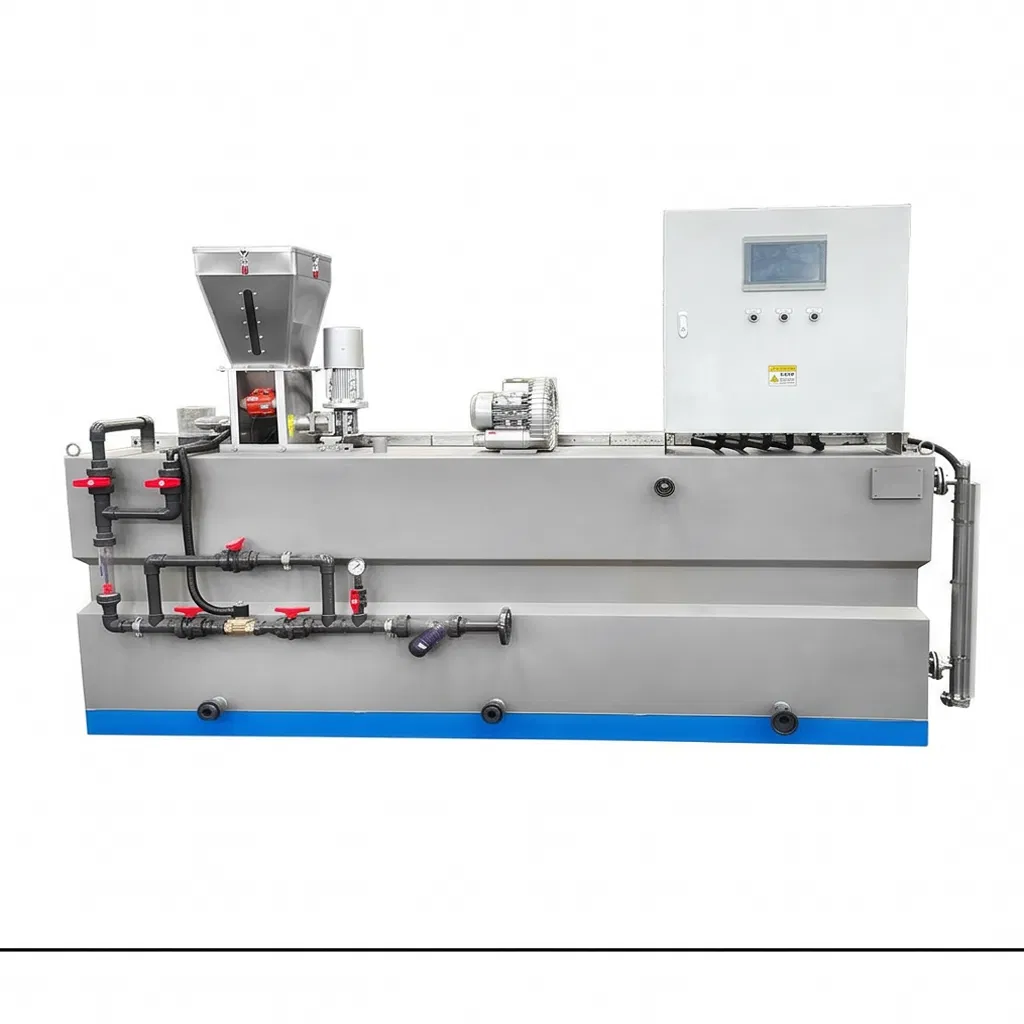

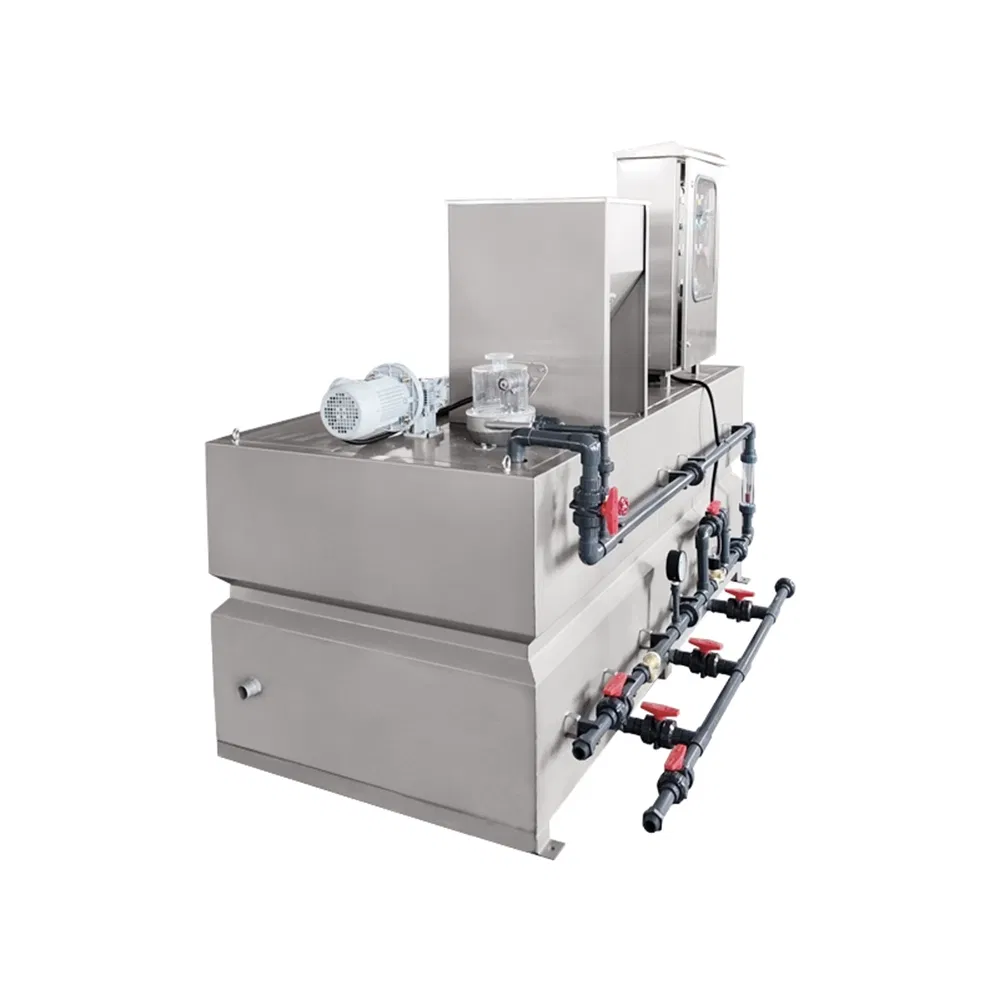

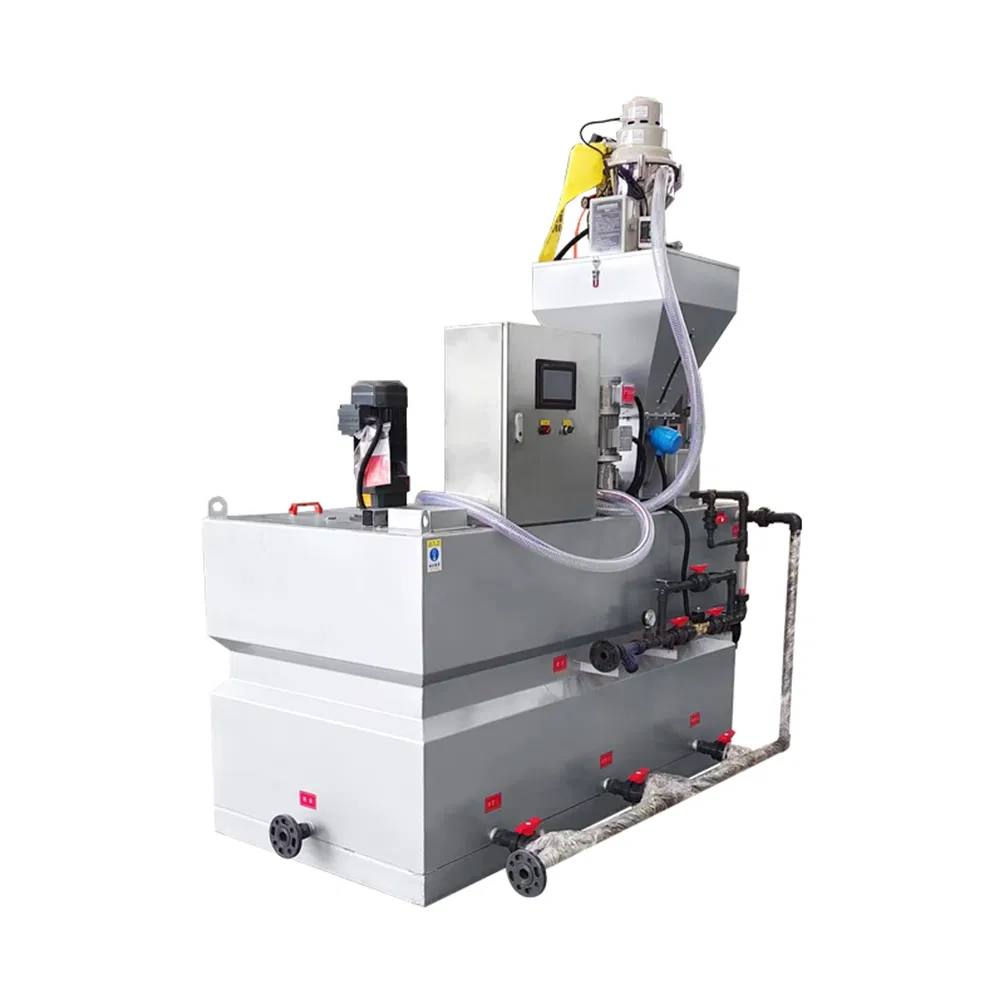

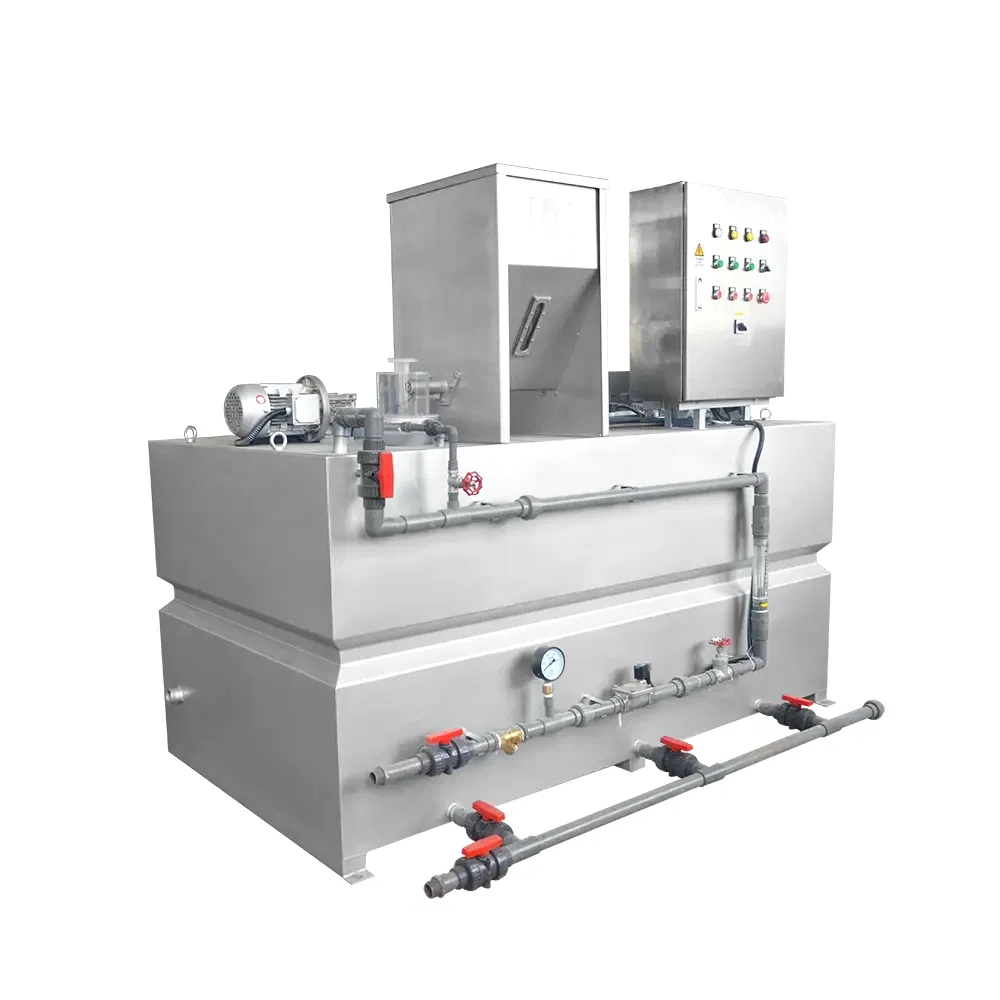

A unidade de preparação para floculante foi concebida para preparar e dosear continuamente a solução floculante. Completa de forma contínua e eficiente a combinação e mistura do floculante e da água para obter uma solução homogénea e activa de floculante. É principalmente utilizado em petróleo, produtos químicos, tratamento de água e outras indústrias.
Princípio de funcionamento
1. Alimentação de Pó e Água: Quando o funil de alimentação é enchido com pó seco, o sistema de dosagem começa a transportar o pó seco para o dispositivo de pré-imersão. Ao mesmo tempo, a electroválvula do tubo de entrada de água abre-se. Depois de o pó seco ser embebido no dispositivo de pré-imersão, este flui para o depósito de mistura por gravidade para agitação e mistura.
2. Maturação da Solução: A solução floculante inicialmente mexida e misturada passa através do tanque de transbordo para o tanque de maturação para posterior agitação e combinação. Após um certo período de agitação eficaz e suave a baixa velocidade, a solução floculante satisfaz os requisitos de homogeneização, maturação e actividade. Em seguida, ele flui através do fluxo de transbordamento para o tanque de armazenagem de solução.
3. Paragem Automática: Quando o tanque de armazenagem de solução é abastecido com solução floculante, o interruptor de nível de líquido envia um sinal, o sistema de dosagem e a válvula solenóide pararão automaticamente. Neste momento, a solução floculante está pronta, a luz indicadora "Ready" (Pronto) acende-se.
4. Bombeamento de Solução: A bomba doseadora de combustível arranca e a válvula solenóide da água de diluição abre-se ao mesmo tempo. A solução floculante será bombeada para o próximo procedimento de trabalho.
5. Repetição de Ciclo: Quando o nível de líquido no tanque de armazenagem de solução atingir o nível de líquido baixo definido, o interruptor de nível de líquido envia um sinal e o dispositivo começa a repetir automaticamente as etapas acima, de modo a garantir que haja solução floculante suficiente no tanque de armazenagem de solução.
Estrutura do equipamento
1. Sistema de dosagem: É composto por uma tremonha de alimentação, um transportador de parafusos, um aquecedor elétrico.
O volume da tremonha de alimentação pode satisfazer os requisitos de dosagem a longo prazo. A tremonha está equipada com um visor para observação manual do nível do material.
O transportador de parafuso é composto por um redutor de engrenagem sem-fim e um parafuso de alta precisão de funcionamento estável.
O aquecedor eléctrico está instalado no tubo de descarga para evitar a aglomeração do pó.
2. Sistema de dissolução: É composto por um dispositivo de pré-imersão, um corpo do depósito e três agitadores.
Existe uma tremonha de turbulência no dispositivo de pré-imersão para molhar e misturar o pó seco adequadamente.
O corpo do tanque possui uma estrutura de três tanques (tanque de pré-mistura, tanque de maturação e tanque de armazenamento de solução) com divisórias para evitar curto-circuito do líquido.
Estrutura totalmente fechada com tampas com pegas e válvulas de drenagem integradas no fundo.
Três agitadores integrados projetados para garantir a perfeita homogeneização da solução sem danificar a estrutura da cadeia de polímero.
3. Sistema de suprimento de água: É composto por tubos de PVC, válvulas de esfera manual, um filtro, um manómetro, uma electroválvula, válvulas de paragem e um debitómetro do rotor.
O filtro intercepta impurezas para proteger a eletroválvula de bloqueios.
O manómetro apresenta a pressão, permitindo identificar se o filtro precisa de limpeza.
A electroválvula controla automaticamente a entrada de água.
O fluxômetro do rotor exibe com precisão o fluxo de entrada.
4. Sistema de controle: É composto por um armário de controlo elétrico equipado com componentes de marcas famosas e por um interruptor de nível de líquido com medição precisa e estável.
Áreas de aplicação
Tratamento de águas residuais: Tratamento de floculação de águas residuais municipais ou industriais, tratamento de drenagem de lamas e tratamento terciário.
Purificação de água potável: Melhoria dos efeitos de purificação e precipitação em estações de tratamento de água.
Outras indústrias: Processos químicos, galvanoplastia, produção de alimentos e bebidas, indústria de papel, etc.
Parâmetros técnicos
Modelo
Dosagem de pó (kg)
Capacidade (L/h)
Fluxo de água (m³/h)
Potência (KW)
Peso líquido (kg)
Dimensões (C * L * A) (MM)
ZJY-1000
1~3
1000
1.5 ~ 2.0
1.35
300
1450 * 800 * 900
ZJY-2000
2~6
2000
3~4
2.62
500
2000 * 1000 * 1000
ZJY-3000
3~9
3000
4.5~6
2.62
700
2600 * 1100 * 1200
ZJY-4000
4~12
4000
6~8
3.47
850
3000 * 1200 * 1200
ZJY-5000
5~15
5000
7.5~10
5.12
900
3600 * 1200 * 1250
ZJY-6000
6~18
6000
9~12
5.12
1000
4000 * 1300 * 1250
ZJY-7000
7~21
7000
10.5~14
7.22
1200
4000 * 1500 * 1350
ZJY-10000
10~30
10000
15~20
7.22
1350
5200 * 1500 * 1350
Perfil da empresa
Perguntas Frequentes (FAQ)
Como funciona a preparação automática do floculante?
O pó seco é dosado de forma precisa e transportado para um dispositivo de pré-imersão por um parafuso sem-fim. Ao mesmo tempo, a água entra no sistema de forma controlada. A mistura passa por tanques sucessivos de agitação suave para maturação e homogeneização até estar pronta para uso.
Para quais indústrias este sistema de dosagem é recomendado?
É ideal para o tratamento de efluentes industriais e municipais, desaguamento de lodo, purificação de água potável, além de aplicações nas indústrias petroquímica, química, de papel e celulose, alimentos e bebidas e galvanoplastia.
Como o aquecedor elétrico evita o entupimento do pó seco?
O aquecedor elétrico é instalado estrategicamente no tubo de descarga do transportador de parafuso. Ele elimina a umidade residual que poderia fazer com que o pó se aglomerasse e bloqueasse a saída do sistema.
O sistema pode funcionar de forma contínua e automática?
Sim. Através do monitoramento inteligente com interruptor de nível de líquido e do painel de controle, o sistema inicia e para o fluxo de água e dosagem de pó seco automaticamente para manter sempre um nível de solução ideal para as operações.
Quais opções de capacidade estão disponíveis?
Oferecemos uma ampla gama de modelos, desde o ZJY-1000 com capacidade de preparação de 1000 L/h, até modelos de grande porte como o ZJY-10000 com capacidade de até 10000 L/h. O equipamento também permite projetos de personalização.
