Descrição de Produto
Introdução ao produto

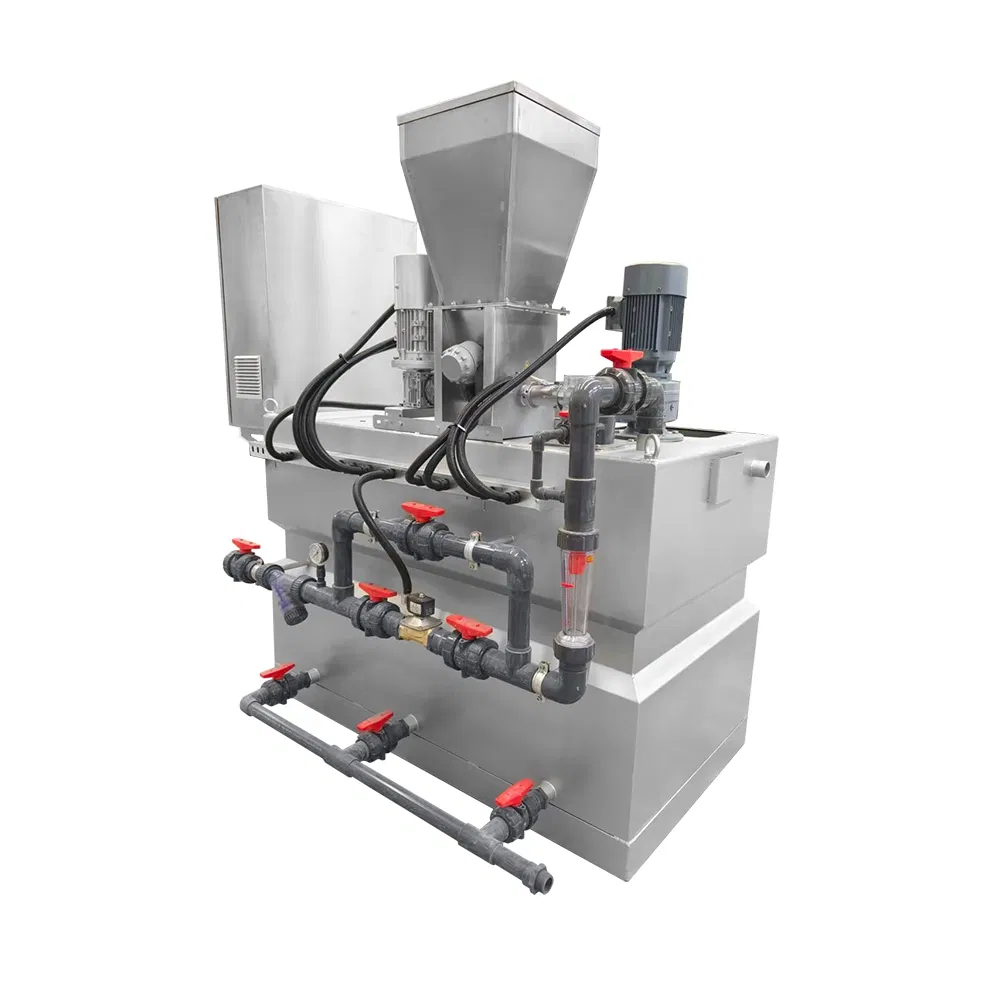

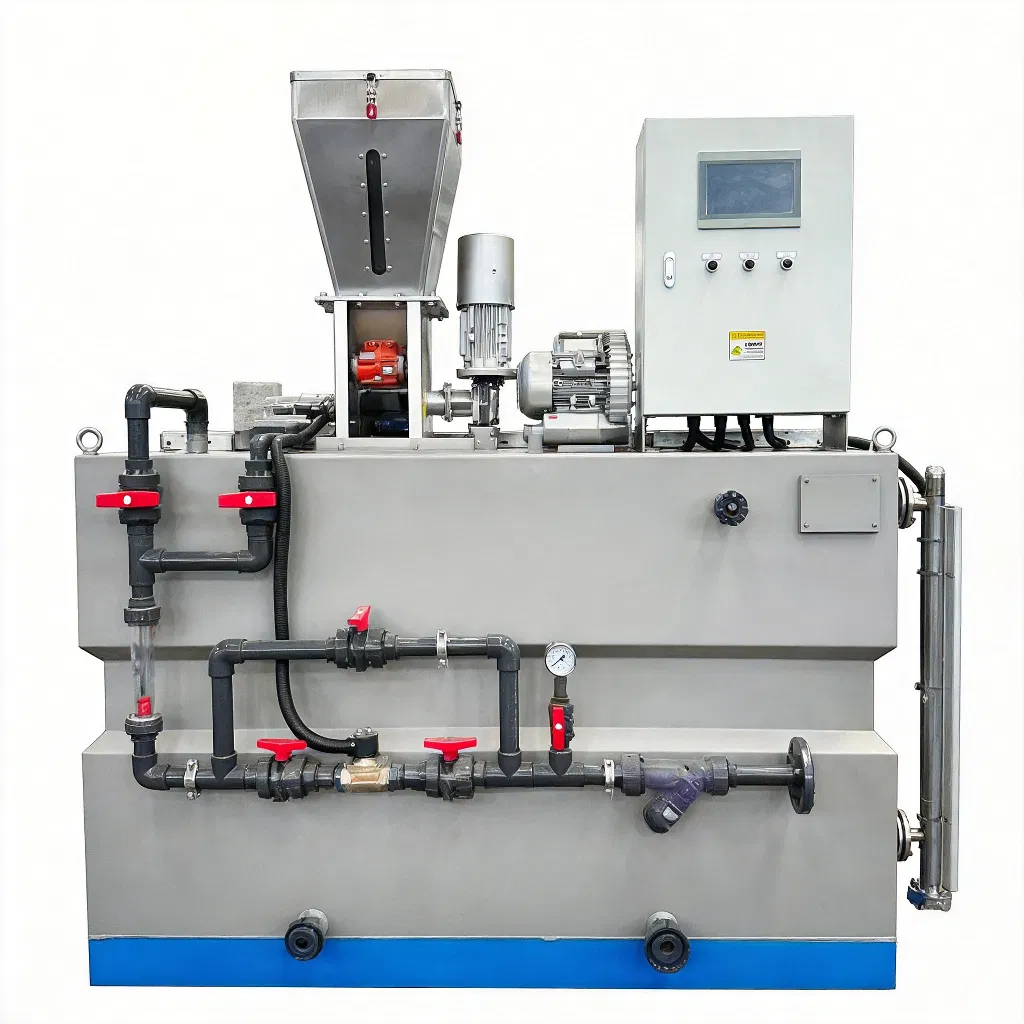

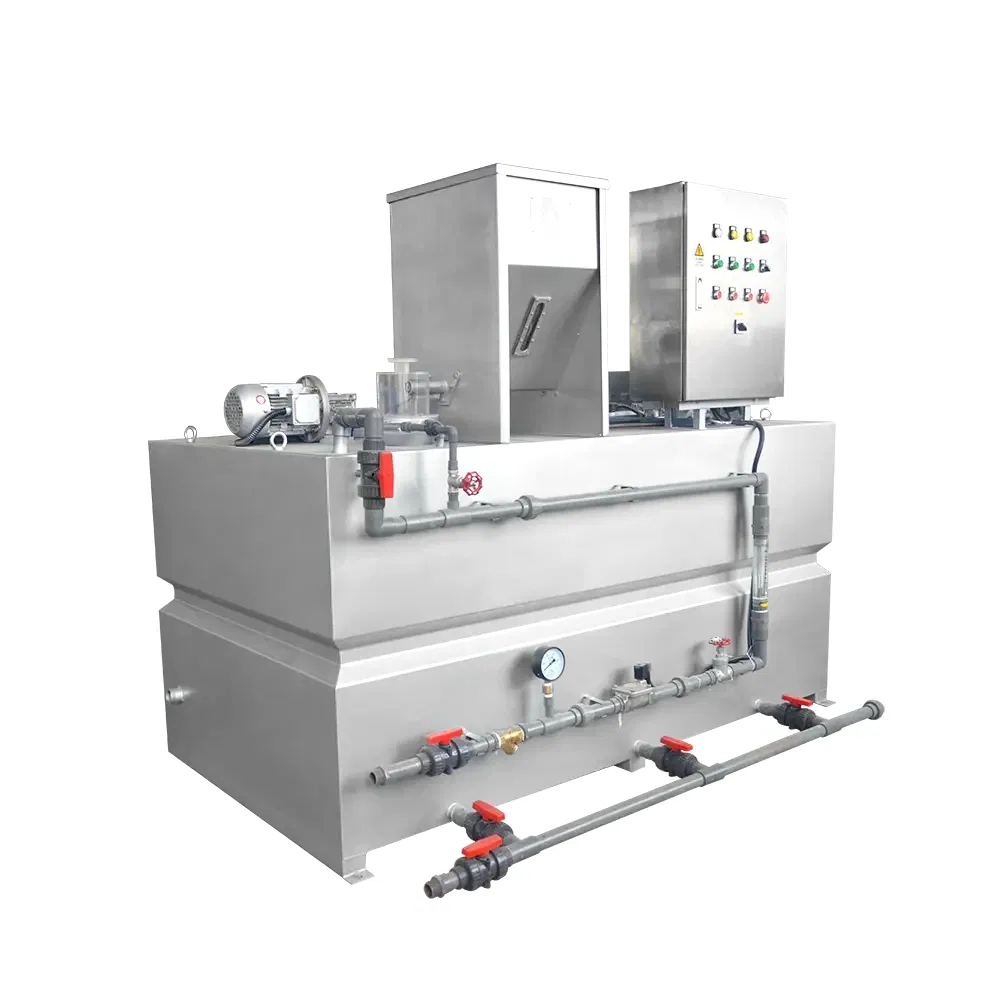

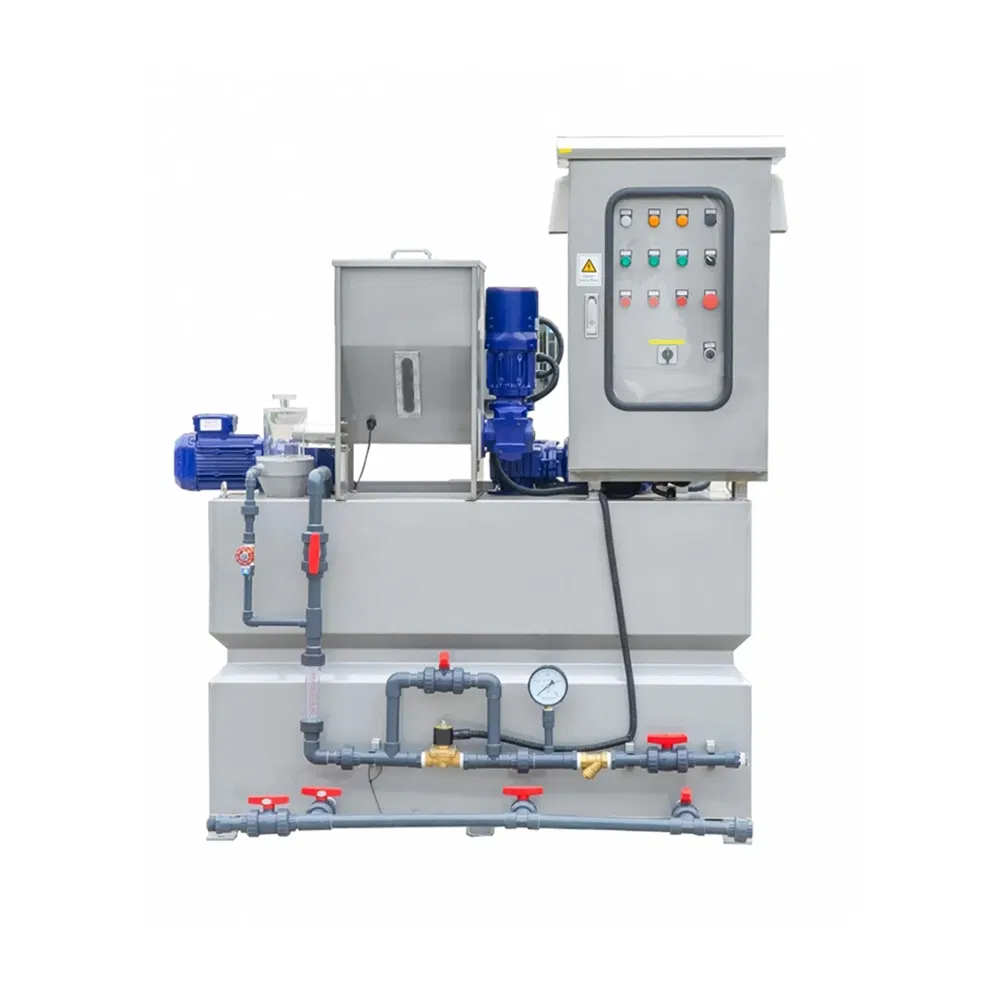

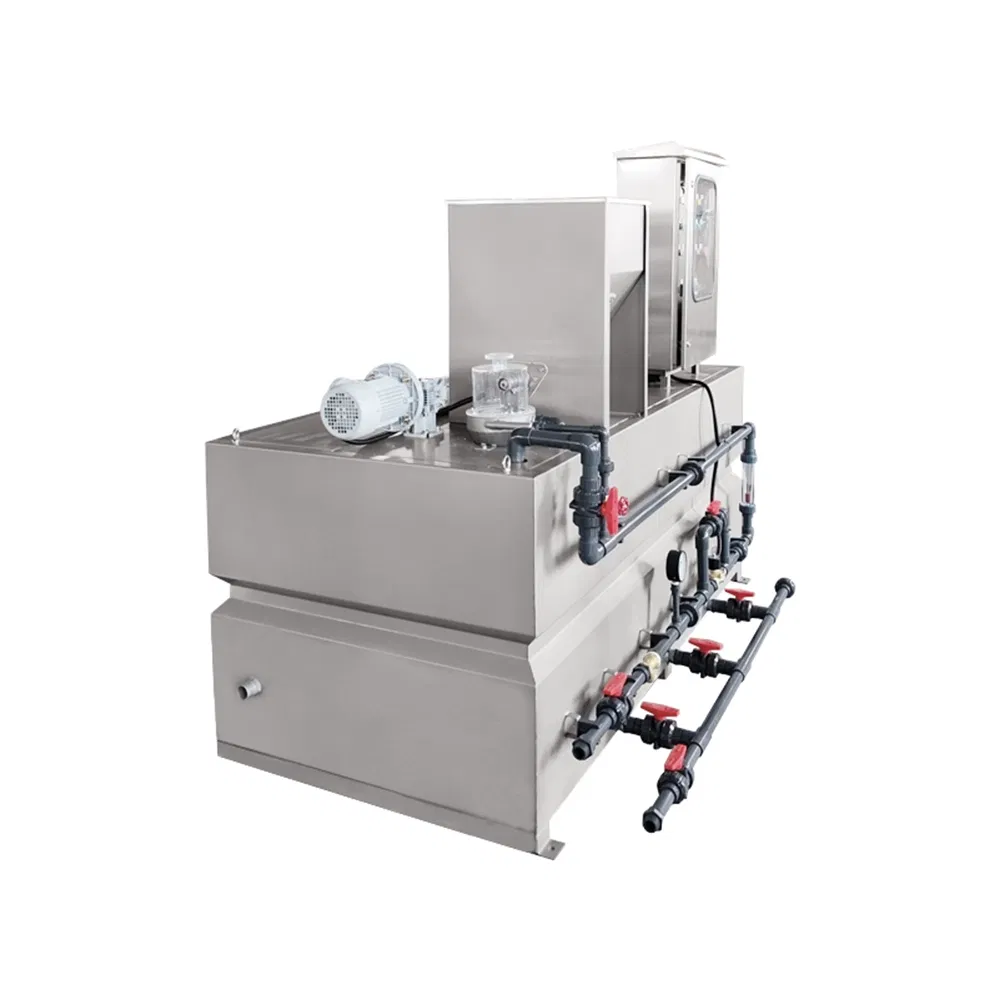

A unidade de preparação para floculante foi concebida para preparar e dosear continuamente a solução floculante. Completa de forma contínua e eficiente a combinação e mistura do floculante e da água para obter uma solução homogénea e activa de floculante. É principalmente utilizado em petróleo, produtos químicos, tratamento de água e outras indústrias.
Princípio de funcionamento
1. Quando o funil de alimentação é enchido com pó seco, o sistema de dosagem começa a transportar o pó seco para o dispositivo de pré-imersão. Ao mesmo tempo, a electroválvula do tubo de entrada de água abre-se. Depois de o pó seco ser embebido no dispositivo de pré-imersão, este flui para o depósito de mistura por gravidade para agitação e mistura.
2. A solução floculante inicialmente mexida e misturada passa através do tanque de transbordo para o tanque de maturação para posterior agitação e combinação. Após um certo período de agitação eficaz e suave a baixa velocidade, a solução floculante satisfaz os requisitos de homogeneização, maturação e actividade. Em seguida, ele flui através do fluxo de transbordamento para o tanque de armazenagem de solução.
3. Quando o tanque de armazenagem de solução é abastecido com solução floculante, o interruptor de nível de líquido envia um sinal, o sistema de dosagem e a válvula solenóide pararão automaticamente. Neste momento, a solução floculante está pronta, a luz indicadora "Ready" (Pronto) acende-se.
4. A bomba doseadora de combustível arranca e a válvula solenóide da água de diluição abre-se ao mesmo tempo. A solução floculante será bombeada para o próximo procedimento de trabalho.
5. Quando o nível de líquido no tanque de armazenagem de solução atingir o nível de líquido baixo definido, o interruptor de nível de líquido envia um sinal e o dispositivo começa a repetir automaticamente as etapas acima, de modo a garantir que haja solução floculante suficiente no tanque de armazenagem de solução.
Estrutura do equipamento
1. Sistema de dosagem
É composto por uma tremonha de alimentação, um transportador de parafusos, um aquecedor elétrico.
- a. O volume da tremonha de alimentação pode satisfazer os requisitos de dosagem a longo prazo. A tremonha está equipada com um visor para observação manual do nível do material. O medidor de nível pode monitorizar automaticamente o nível do material e enviar um sinal de alarme.
- b. O transportador de parafuso é composto por um redutor de engrenagem sem-fim e um parafuso de alta precisão. O redutor tem as características de peso leve, funcionamento estável e elevada eficiência. O parafuso de alta precisão pode satisfazer totalmente os requisitos de dosagem do utilizador.
- c. O aquecedor eléctrico está instalado no tubo de descarga do transportador para evitar a aglomeração ou deterioração do pó, bloqueando assim o tubo de descarga.
2. Sistema de dissolução
É composto por um dispositivo de pré-imersão, um corpo do depósito e três agitadores.
- a. Existe uma tremonha de turbulência no dispositivo de pré-imersão. A água entra na tremonha de turbulência a partir da direção tangencial, formando uma cortina de água de turbulência, molhando e misturando o pó seco e, em seguida, entra no depósito de pré-mistura.
- b. O corpo do tanque é uma estrutura de três tanques, que é um tanque de pré-mistura, um tanque de maturação e um tanque de armazenamento de solução. Existem divisórias e weirs de transbordo entre cada tanque. Durante a preparação da solução floculante, a solução floculante deve fluir do fundo da partição através do fluxo superior para o tanque seguinte, o que pode evitar o fluxo curto da solução floculante bruta para a solução floculante madura.
- c. O corpo do depósito é uma estrutura totalmente fechada, as tampas com pegas estão instaladas na parte superior do depósito. Existem tubos de descarga ocultos no depósito de pré-mistura para evitar que o líquido transborde do depósito quando o nível do líquido excede o nível elevado definido. Os três tanques estão equipados com tubos de saída de solução floculante e válvulas de esfera manual no fundo. Os três tubos de saída estão ligados entre si, uma extremidade é utilizada como um tubo de alimentação floculante e a outra extremidade é utilizada como tubo de drenagem.
- d. Três agitadores estão instalados no tanque de pré-mistura, no tanque de maturação e no tanque de armazenagem de solução. O agitador tem uma estrutura única e uma velocidade de rotação adequada, que pode assegurar a homogeneização da solução.
3. Sistema de suprimento de água
É composto por tubos de PVC, válvulas de esfera manual, um filtro, um manómetro, uma electroválvula, válvulas de paragem e um debitómetro do rotor, etc.
- a. O filtro é utilizado para interceptar impurezas na água e proteger a electroválvula.
- b. O manómetro de pressão está instalado atrás do filtro para apresentar a pressão. Se a pressão for demasiado baixa, significa que o filtro está bloqueado e que as impurezas nos filtros têm de ser removidas.
- c. A electroválvula recebe o sinal eléctrico da entrada de água, apercebendo-se da entrada automática de água.
- d. O fluxômetro do rotor é usado para exibir o fluxo de entrada de água.
- e. A válvula de paragem é utilizada para ajustar o fluxo de entrada de água, que é conveniente e estável para ajustar.
4. Sistema de controle
É composto por um armário de controlo eléctrico e por um interruptor de nível de líquido.
- a. O armário de controlo elétrico está equipado com componentes elétricos de marcas reconhecidas.
- b. O interruptor de nível de líquido mede com precisão e o sinal é estável.
Áreas de aplicação
- 1. Tratamento de águas residuais: Tratamento de floculação de águas residuais municipais ou industriais; tratamento de drenagem de lamas; tratamento terciário e quaternário de águas residuais municipais.
- 2. Purificação da água potável: Pode ser utilizada para melhorar o efeito da purificação e da precipitação em obras de água.
- 3. Outras indústrias: Química, galvanoplastia, alimentos e bebidas, fabrico de papel, etc.
| Parâmetros técnicos |
| Modelo |
Dosagem de pó (kg) |
Preparação da capacidade (L/h) |
Fluxo de água (m³/h) |
Potência (KW) |
Peso líquido (kg) |
Dimensões (C * L * A) (MM) |
| ZJY-1000 |
1~3 |
1000 |
1.5 ~ 2.0 |
1.35 |
300 |
1450 * 800 * 900 |
| ZJY-2000 |
2~6 |
2000 |
3~4 |
2.62 |
500 |
2000 * 1000 * 1000 |
| ZJY-3000 |
3~9 |
3000 |
4.5~6 |
2.62 |
700 |
2600 * 1100 * 1200 |
| ZJY-4000 |
4~12 |
4000 |
6~8 |
3.47 |
850 |
3000 * 1200 * 1200 |
| ZJY-5000 |
5~15 |
5000 |
7.5~10 |
5.12 |
900 |
3600 * 1200 * 1250 |
| ZJY-6000 |
6~18 |
6000 |
9~12 |
5.12 |
1000 |
4000 * 1300 * 1250 |
| ZJY-7000 |
7~21 |
7000 |
10.5~14 |
7.22 |
1200 |
4000 * 1500 * 1350 |
| ZJY-10000 |
10~30 |
10000 |
15~20 |
7.22 |
1350 |
5200 * 1500 * 1350 |
Perguntas Frequentes (FAQ)
Para que serve uma unidade de dosagem e preparação de floculante?
Esta unidade serve para automatizar a mistura de pós floculantes com água, garantindo a preparação contínua de uma solução homogênea e ativa, amplamente utilizada no tratamento de água e no processamento químico.
Como é evitada a obstrução e aglomeração do pó no sistema?
O sistema conta com um aquecedor elétrico integrado no tubo de descarga do transportador. Isso evita o acúmulo de umidade que causa a aglomeração e o consequente bloqueio do fluxo do produto químico.
Quais são as principais indústrias que utilizam este equipamento?
É ideal para estações de tratamento de efluentes (municipais e industriais), tratamento de água potável, indústrias químicas, processamento de alimentos, refinarias de petróleo, galvanoplastia e fabricação de papel.
Qual é a função da estrutura com três tanques independentes?
A estrutura de três tanques divide as etapas em pré-mistura, maturação e armazenamento da solução. Isso impede a passagem de floculante bruto (não maturado) para o tanque de armazenamento final, assegurando máxima qualidade na dosagem.
O sistema funciona de forma totalmente automática?
Sim. O nível da solução é monitorado por sensores eletrônicos que iniciam e pausam o fornecimento de pó e água de forma autônoma para garantir que sempre haja produto pronto disponível no tanque de armazenagem.
Quais são as capacidades de processamento disponíveis?
A capacidade de preparação varia conforme o modelo do equipamento, indo desde 1.000 L/h (modelo ZJY-1000) até 10.000 L/h (modelo ZJY-10000), atendendo a demandas de pequeno a grande porte.
