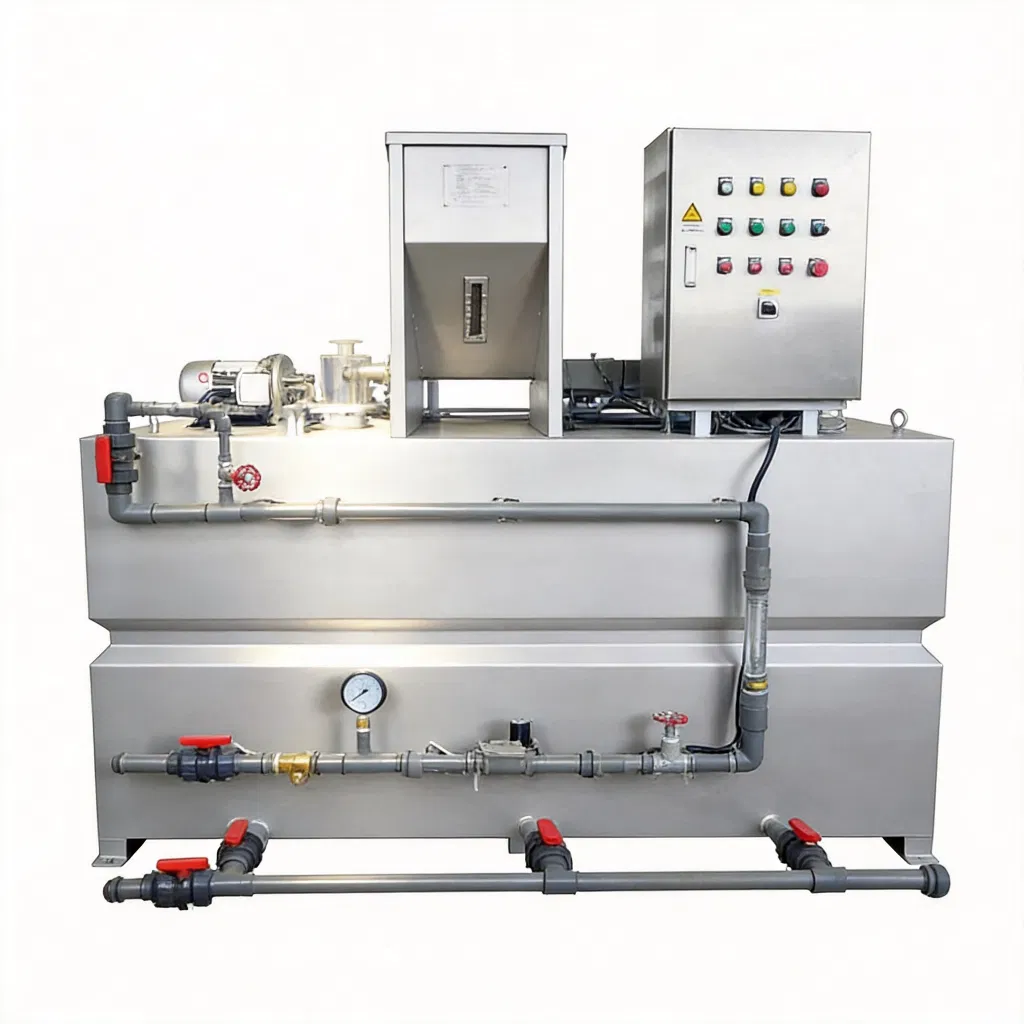

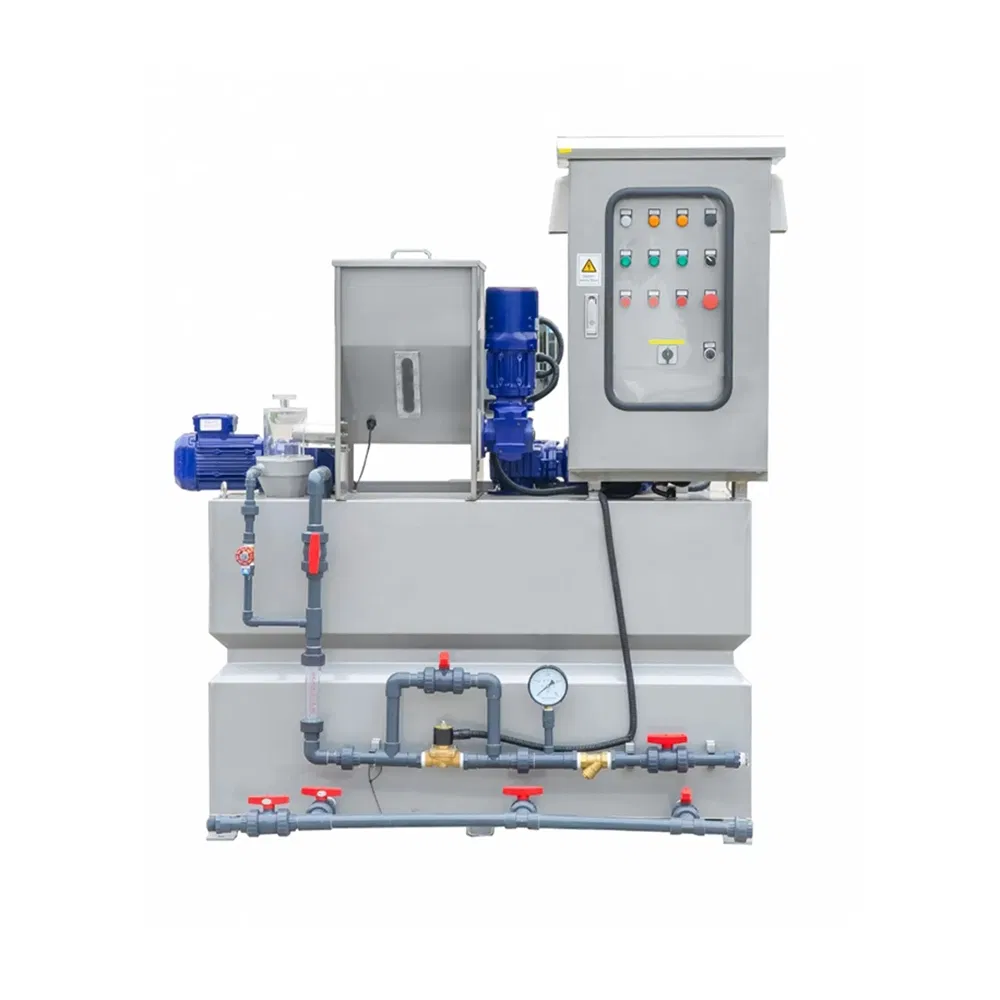

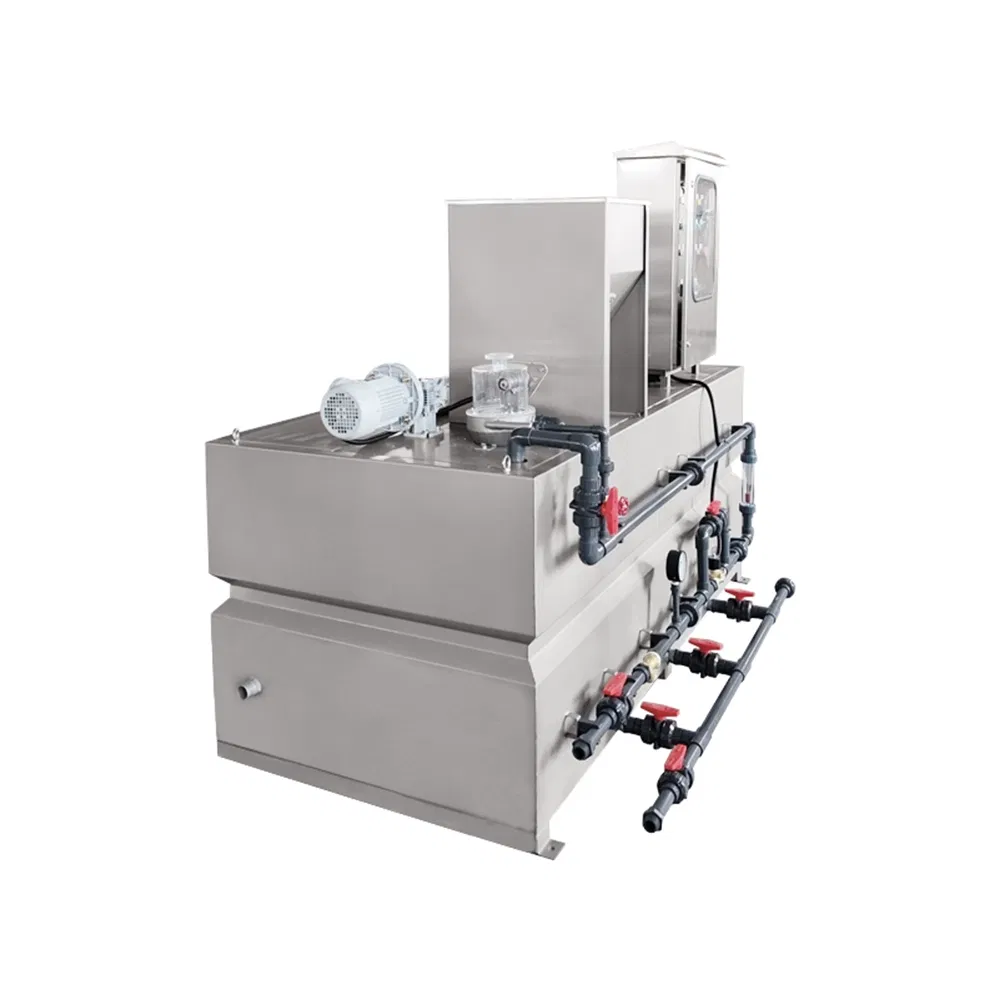

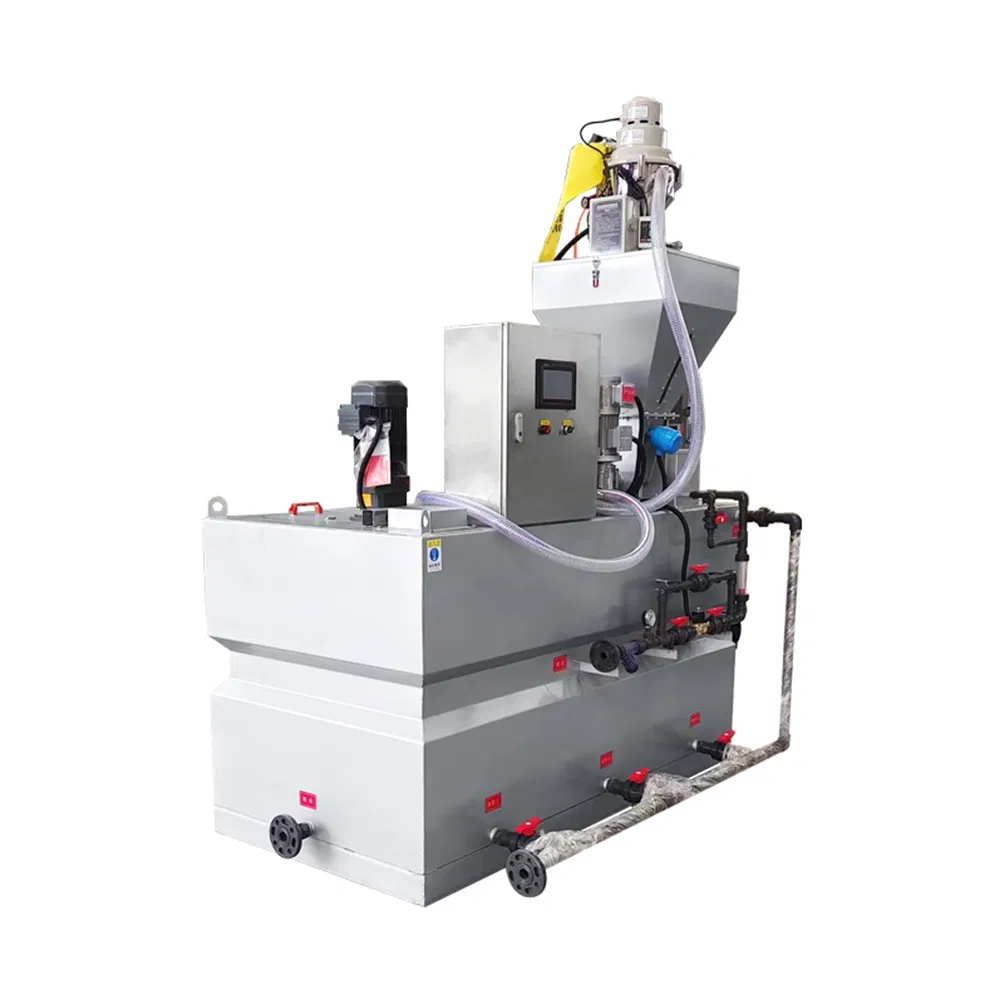

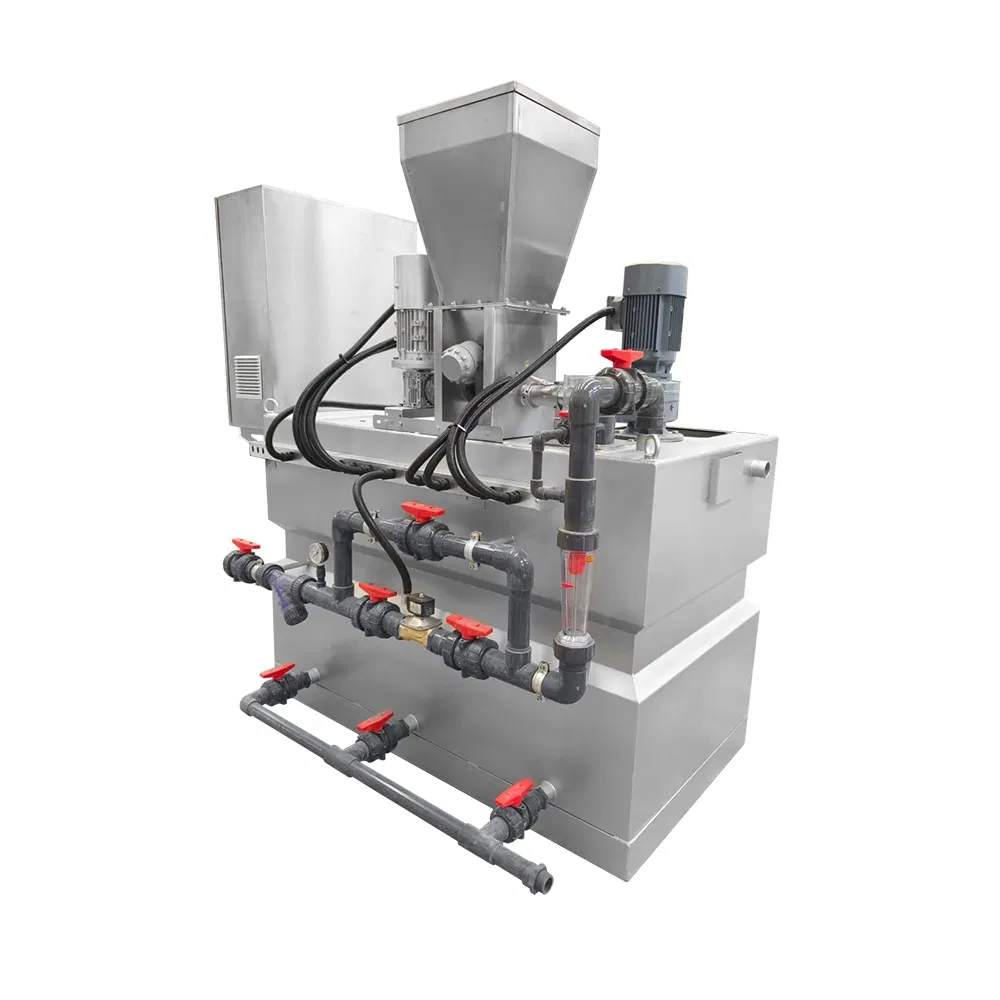

A unidade de preparação para floculante foi concebida para preparar e dosear continuamente a solução floculante. Completa de forma contínua e eficiente a combinação e mistura do floculante e da água para obter uma solução homogénea e activa de floculante. É principalmente utilizado em petróleo, produtos químicos, tratamento de água e outras indústrias.
Princípio de funcionamento
Passo 1
Quando o funil de alimentação é enchido com pó seco, o sistema de dosagem começa a transportar o pó seco para o dispositivo de pré-imersão. Ao mesmo tempo, a electroválvula do tubo de entrada de água abre-se. Depois de o pó seco ser embebido no dispositivo de pré-imersão, este flui para o depósito de mistura por gravidade para agitação e mistura.
Passo 2
A solução floculante inicialmente mexida e misturada passa através do tanque de transbordo para o tanque de maturação para posterior agitação e combinação. Após um certo período de agitação eficaz e suave a baixa velocidade, a solução floculante satisfaz os requisitos de homogeneização, maturação e actividade. Em seguida, ele flui através do fluxo de transbordamento para o tanque de armazenagem de solução.
Passo 3
Quando o tanque de armazenagem de solução é abastecido com solução floculante, o interruptor de nível de líquido envia um sinal, o sistema de dosagem e a válvula solenóide pararão automaticamente. Neste momento, a solução floculante está pronta, a luz indicadora "Ready" (Pronto) acende-se.
Passo 4
A bomba doseadora de combustível arranca e a válvula solenóide da água de diluição abre-se ao mesmo tempo. A solução floculante será bombeada para o próximo procedimento de trabalho.
Passo 5
Quando o nível de líquido no tanque de armazenagem de solução atingir o nível de líquido baixo definido, o interruptor de nível de líquido envia um sinal e o dispositivo começa a repetir automaticamente as etapas acima, de modo a garantir que haja solução floculante suficiente no tanque de armazenagem de solução.
Estrutura do equipamento
1. Sistema de dosagem: Composto por uma tremonha de alimentação, um transportador de parafusos, um aquecedor elétrico.
• Tremonha de alimentação: Volume adequado para dosagem a longo prazo, equipada com visor e medidor de nível automático com alarme.
• Transportador de parafuso: Redutor de engrenagem sem-fim leve, estável e eficiente, com parafuso de alta precisão.
• Aquecedor eléctrico: Instalado no tubo de descarga para evitar a aglomeração ou deterioração do pó.
2. Sistema de dissolução: Composto por um dispositivo de pré-imersão, um corpo do depósito e três agitadores.
• Tremonha de turbulência: A água forma uma cortina de água de turbulência para molhar e misturar o pó seco.
• Corpo do tanque: Estrutura de três tanques (pré-mistura, maturação e armazenamento de solução) que evita o fluxo curto da solução bruta.
• Estrutura fechada: Equipado com tampas com pegas, tubos de descarga ocultos e válvulas de esfera manuais de drenagem e saída.
• Três agitadores: Projetados com rotação adequada para assegurar a perfeita homogeneização da solução.
3. Sistema de suprimento de água: Composto por tubos de PVC, válvulas de esfera manual, um filtro, um manómetro, uma electroválvula, válvulas de paragem e um debitómetro do rotor.
• Filtro: Intercepta impurezas na água e protege a electroválvula.
• Manómetro: Apresenta a pressão e indica necessidade de manutenção do filtro em caso de baixa pressão.
• Electroválvula: Automatiza a entrada de água conforme sinal elétrico.
• Debitómetro do rotor: Exibe o fluxo de entrada de água.
• Válvula de paragem: Ajusta o fluxo de entrada de forma conveniente e estável.
4. Sistema de controle: Composto por um armário de controlo eléctrico com componentes de marcas reconhecidas e um interruptor de nível de líquido estável.
Áreas de aplicação
Tratamento de águas residuais: Floculação de águas residuais municipais ou industriais, tratamento de lamas e tratamentos terciário e quaternário.
Purificação da água potável: Melhora a purificação e a precipitação em obras de tratamento de água.
Outras indústrias: Setores químicos, de galvanoplastia, alimentos e bebidas, fabrico de papel, etc.
Parâmetros Técnicos
Modelo
Dosagem de pó (kg)
Preparação da capacidade (L/h)
Fluxo de água (m³/h)
Potência (KW)
Peso líquido (kg)
Dimensões (C * L * A) (MM)
ZJY-1000
1~3
1000
1.5 ~ 2.0
1.35
300
1450 * 800 * 900
ZJY-2000
2~6
2000
3~4
2.62
500
2000 * 1000 * 1000
ZJY-3000
3~9
3000
4.5~6
2.62
700
2600 * 1100 * 1200
ZJY-4000
4~12
4000
6~8
3.47
850
3000 * 1200 * 1200
ZJY-5000
5~15
5000
7.5~10
5.12
900
3600 * 1200 * 1250
ZJY-6000
6~18
6000
9~12
5.12
1000
4000 * 1300 * 1250
ZJY-7000
7~21
7000
10.5~14
7.22
1200
4000 * 1500 * 1350
ZJY-10000
10~30
10000
15~20
7.22
1350
5200 * 1500 * 1350
Perfil da empresa
Perguntas Frequentes (FAQ)
Para que serve a unidade de preparação para floculante ZJY?
Serve para preparar e dosear continuamente a solução floculante, garantindo uma combinação e mistura eficientes e homogéneas do floculante com a água. É ideal para indústrias petroquímicas, químicas e de tratamento de água.
Como funciona a automatização de dosagem em caso de falta de material?
A tremonha do sistema de dosagem conta com um visor para observação manual e um medidor de nível automático que monitoriza o material, enviando um sinal de alarme em caso de nível baixo de pó seco.
Qual é a função do aquecedor elétrico no sistema de dosagem?
O aquecedor elétrico é instalado no tubo de descarga do transportador para prevenir a aglomeração e deterioração do pó seco causado pela umidade, o que evita o bloqueio do tubo.
Quantos tanques compõem o sistema de dissolução e por quê?
O corpo do tanque possui uma estrutura de três compartimentos (tanque de pré-mistura, tanque de maturação e tanque de armazenamento de solução). Esta divisão evita que a solução bruta passe diretamente para a fase madura antes do tempo de maturação necessário.
Quais são os modelos disponíveis e suas faixas de capacidade de preparação?
A gama de modelos vai do ZJY-1000, com capacidade de 1000 L/h, até ao modelo de grande porte ZJY-10000, com capacidade de até 10000 L/h, permitindo atender a diferentes necessidades operacionais.
O sistema de fornecimento de água possui proteção contra impurezas?
Sim, o sistema inclui um filtro de PVC para reter impurezas da água de entrada e proteger a eletroválvula automática. Além disso, possui um manómetro que indica se o filtro está bloqueado devido a queda de pressão.
