Informação Básica

Introdução ao produto

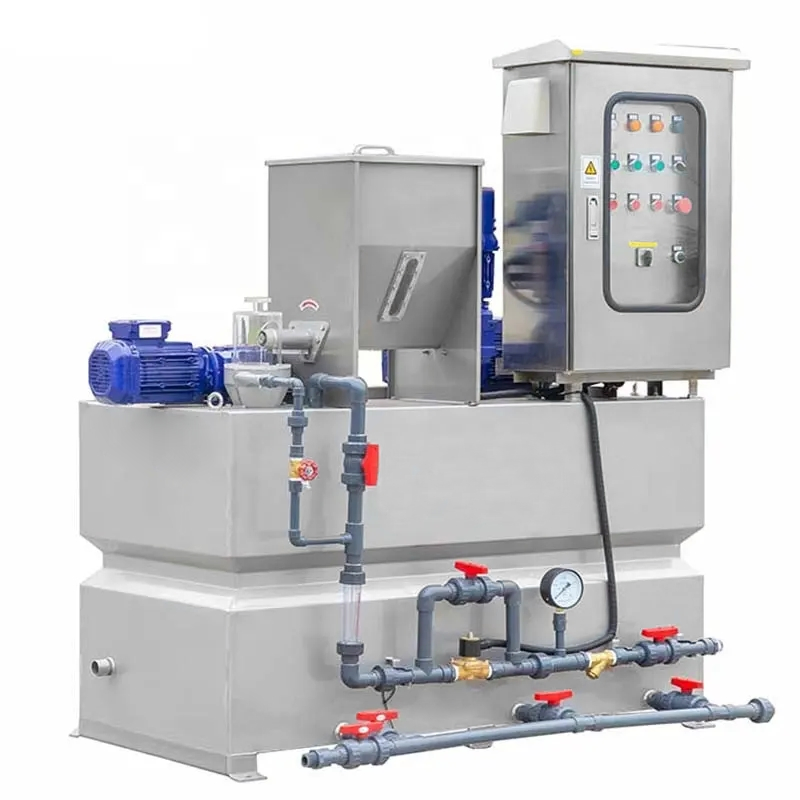

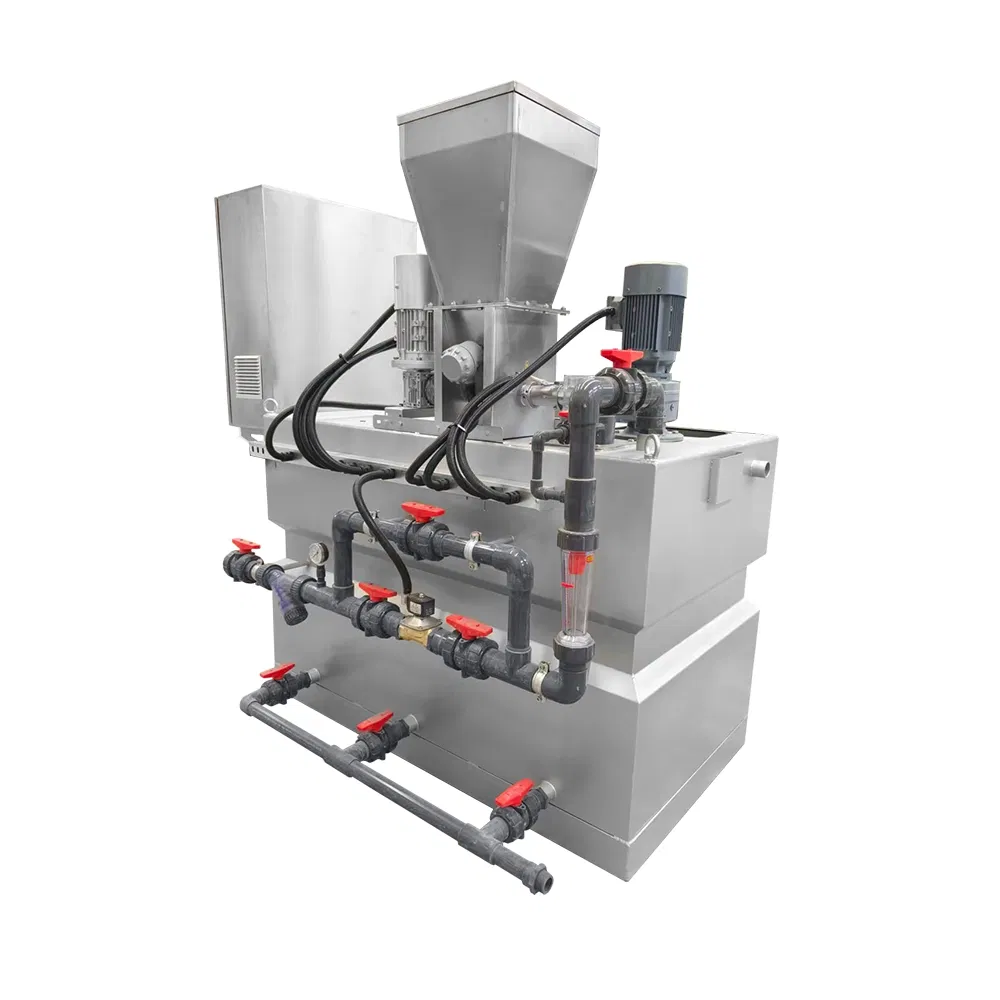

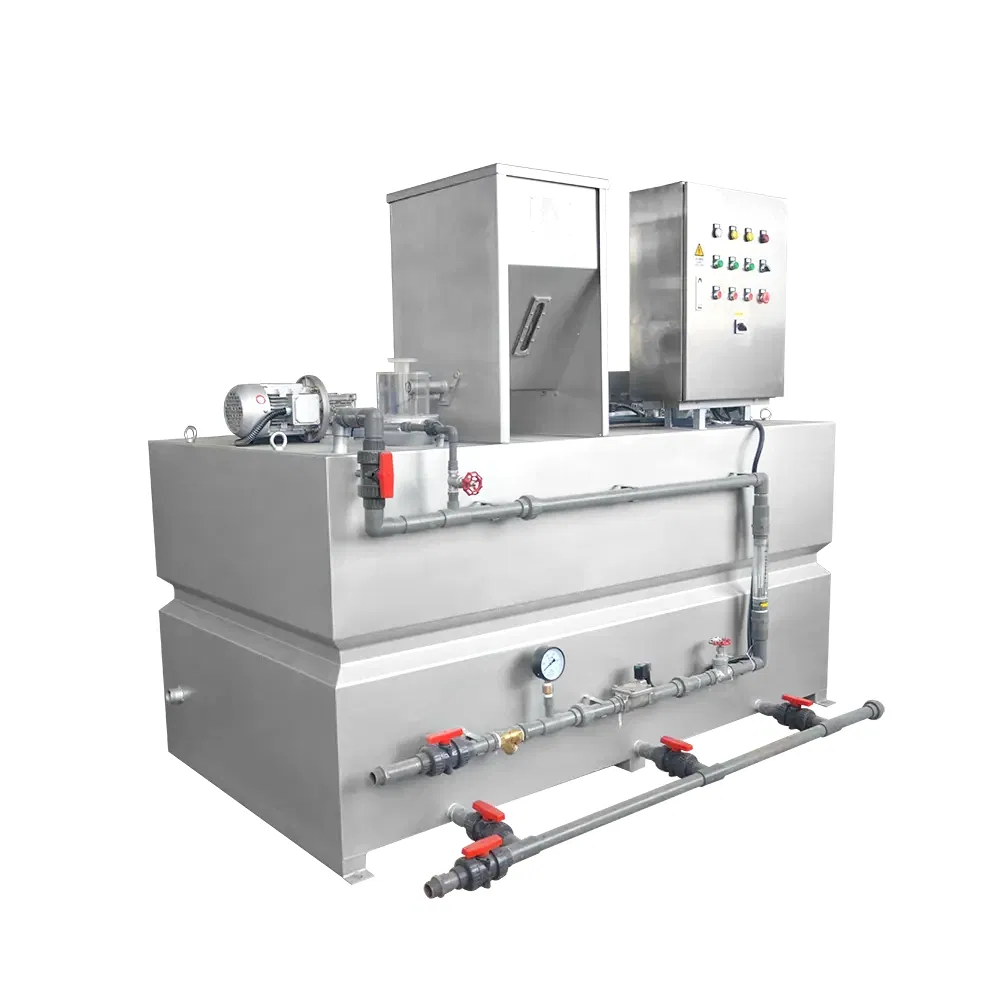

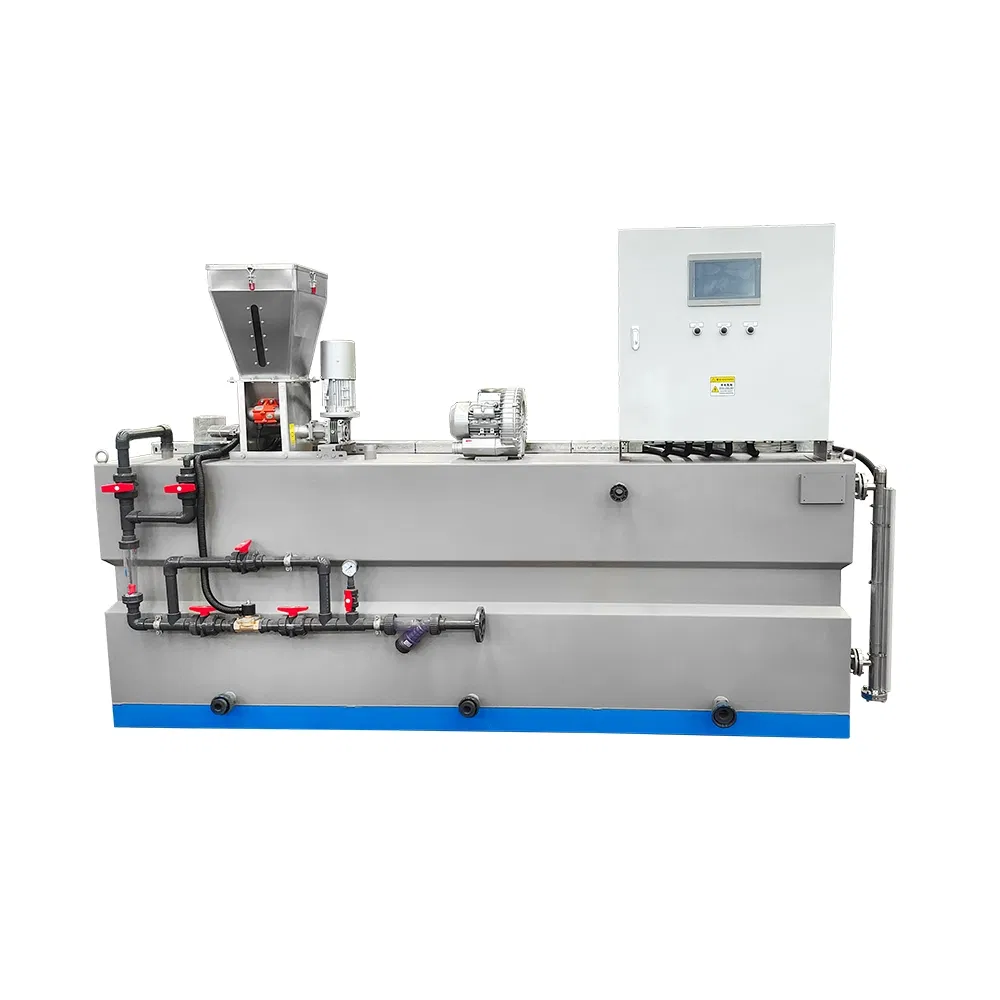

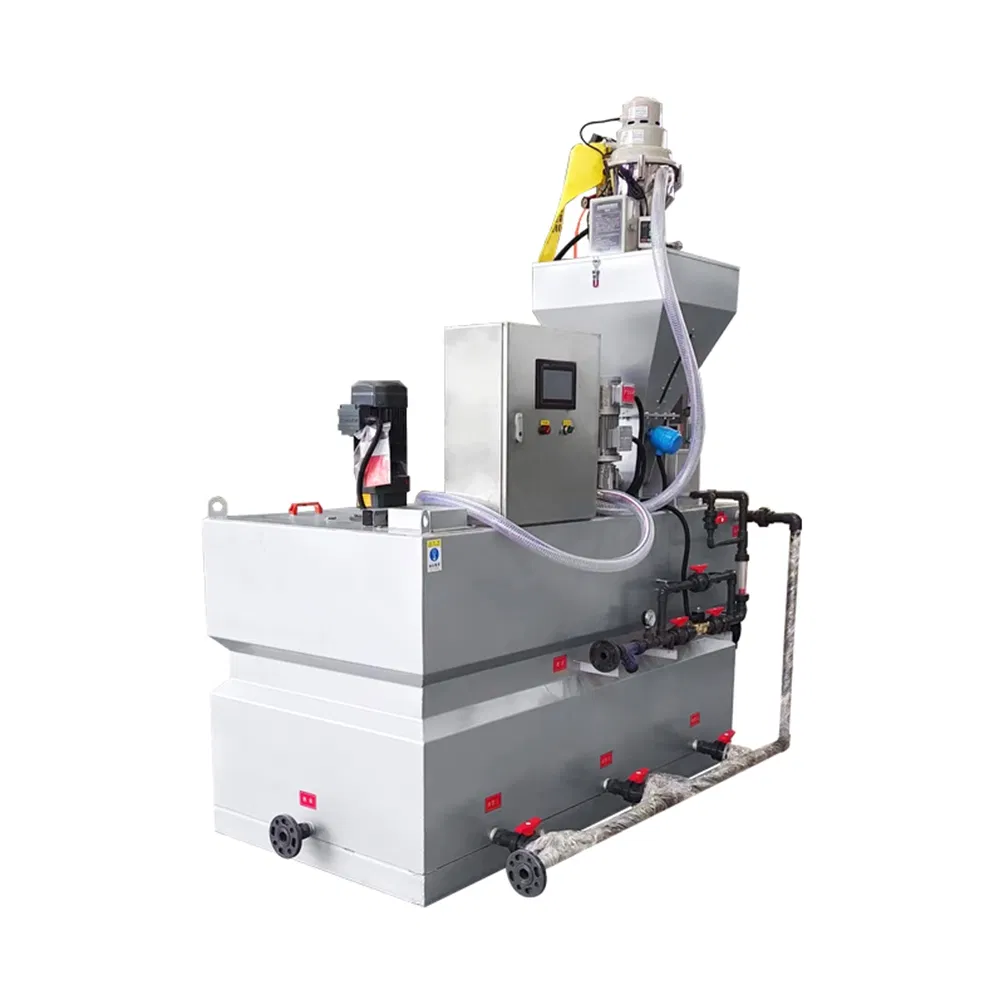

A unidade de preparação para floculante foi concebida para preparar e dosear continuamente a solução floculante. Completa de forma contínua e eficiente a combinação e mistura do floculante e da água para obter uma solução homogénea e activa de floculante. É principalmente utilizado em petróleo, produtos químicos, tratamento de água e outras indústrias.

Princípio de funcionamento

• 1. Quando o funil de alimentação é enchido com pó seco, o sistema de dosagem começa a transportar o pó seco para o dispositivo de pré-imersão. Ao mesmo tempo, a electroválvula do tubo de entrada de água abre-se. Depois de o pó seco ser embebido no dispositivo de pré-imersão, este flui para o depósito de mistura por gravidade para agitação e mistura.
• 2. A solução floculante inicialmente mexida e misturada passa através do tanque de transbordo para o tanque de maturação para posterior agitação e combinação. Após um certo período de agitação eficaz e suave a baixa velocidade, a solução floculante satisfaz os requisitos de homogeneização, maturação e actividade. Em seguida, ele flui através do fluxo de transbordamento para o tanque de armazenagem de solução.
• 3. Quando o tanque de armazenagem de solução é abastecido com solução floculante, o interruptor de nível de líquido envia um sinal, o sistema de dosagem e a válvula solenóide pararão automaticamente. Neste momento, a solução floculante está pronta, a luz indicadora "Ready" (Pronto) acende-se.
• 4. A bomba doseadora de combustível arranca e a válvula solenóide da água de diluição abre-se ao mesmo tempo. A solução floculante será bombeada para o próximo procedimento de trabalho.
• 5. Quando o nível de líquido no tanque de armazenagem de solução atingir o nível de líquido baixo definido, o interruptor de nível de líquido envia um sinal e o dispositivo começa a repetir automaticamente as etapas acima, de modo a garantir que haja solução floculante suficiente no tanque de armazenagem de solução.

Estrutura do equipamento

1. Sistema de dosagem
É composto por uma tremonha de alimentação, um transportador de parafusos, um aquecedor elétrico.

• O volume da tremonha de alimentação pode satisfazer os requisitos de dosagem a longo prazo. A tremonha está equipada com um visor para observação manual do nível do material. O medidor de nível pode monitorizar automaticamente o nível do material e enviar um sinal de alarme.
• O transportador de parafuso é composto por um redutor de engrenagem sem-fim e um parafuso de alta precisão. O redutor tem as características de peso leve, funcionamento estável e elevada eficiência. O parafuso de alta precisão pode satisfazer totalmente os requisitos de dosagem do utilizador.
• O aquecedor eléctrico está instalado no tubo de descarga do transportador para evitar a aglomeração ou deterioração do pó, bloqueando assim o tubo de descarga.

2. Sistema de dissolução
É composto por um dispositivo de pré-imersão, um corpo do depósito e três agitadores.

• Existe uma tremonha de turbulência no dispositivo de pré-imersão. A água entra na tremonha de turbulência a partir da direção tangencial, formando uma cortina de água de turbulência, molhando e misturando o pó seco e, em seguida, entra no depósito de pré-mistura.
• O corpo do tanque é uma estrutura de três tanques, que é um tanque de pré-mistura, um tanque de maturação e um tanque de armazenamento de solução. Existem divisórias e weirs de transbordo entre cada tanque. Durante a preparação da solução floculante, a solução floculante deve fluir do fundo da partição através do fluxo superior para o tanque seguinte, o que pode evitar o fluxo curto da solução floculante bruta para a solução floculante madura.
• O corpo do depósito é uma estrutura totalmente fechada, as tampas com pegas estão instaladas na parte superior do depósito. Existem tubos de descarga ocultos no depósito de pré-mistura para evitar que o líquido transborde do depósito quando o nível do líquido excede o nível elevado definido. Os três tanques estão equipados com tubos de saída de solução floculante e válvulas de esfera manual no fundo. Os três tubos de saída estão ligados entre si, uma extremidade é utilizada como um tubo de alimentação floculante e a outra extremidade é utilizada como tubo de drenagem.
• Três agitadores estão instalados no tanque de pré-mistura, no tanque de maturação e no tanque de armazenagem de solução. O agitador tem uma estrutura única e uma velocidade de rotação adequada, que pode assegurar a homogeneização da solução.

3. Sistema de suprimento de água
É composto por tubos de PVC, válvulas de esfera manual, um filtro, um manómetro, uma electroválvula, válvulas de paragem e um debitómetro do rotor, etc.

• O filtro é utilizado para interceptar impurezas na água e proteger a electroválvula.
• O manómetro de pressão está instalado atrás do filtro para apresentar a pressão. Se a pressão for demasiado baixa, significa que o filtro está bloqueado e que as impurezas nos filtros têm de ser removidas.
• A electroválvula recebe o sinal eléctrico da entrada de água, apercebendo-se da entrada automática de água.
• O fluxômetro do rotor é usado para exibir o fluxo de entrada de água.
• A válvula de paragem é utilizada para ajustar o fluxo de entrada de água, que é conveniente e estável para ajustar.

4. Sistema de controle
É composto por um armário de controlo eléctrico e por um interruptor de nível de líquido.

• O armário de controlo elétrico está equipado com componentes elétricos da marca famosa.
• O interruptor de nível de líquido mede com precisão e o sinal é estável.

Áreas de aplicação

• 1. Tratamento de águas residuais: Tratamento de floculação de águas residuais municipais ou industriais; tratamento de drenagem de lamas; tratamento terciário e quaternário de águas residuais municipais.
• 2. Purificação da água potável: Pode ser utilizada para melhorar o efeito da purificação e da precipitação em obras de água.
• 3. Outras indústrias: Química, galvanoplastia, alimentos e bebidas, fabrico de papel, etc.

Parâmetros técnicos
