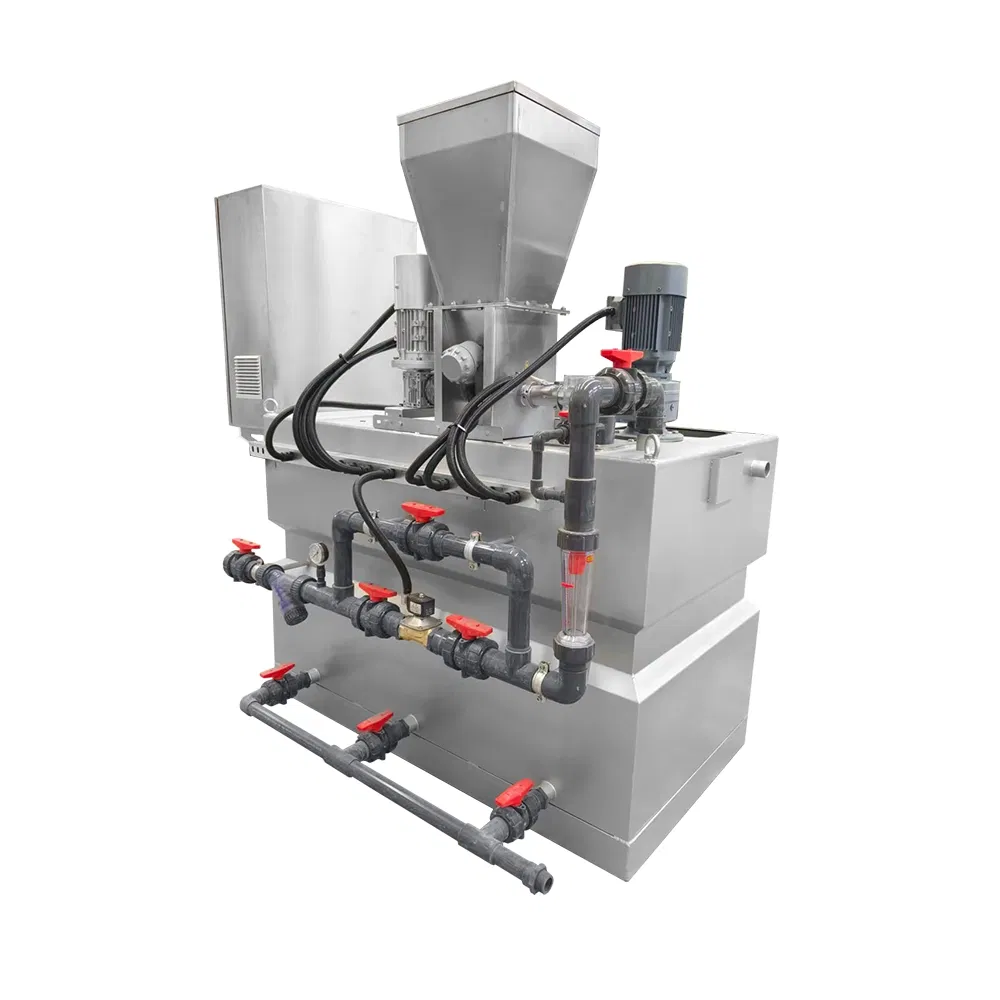

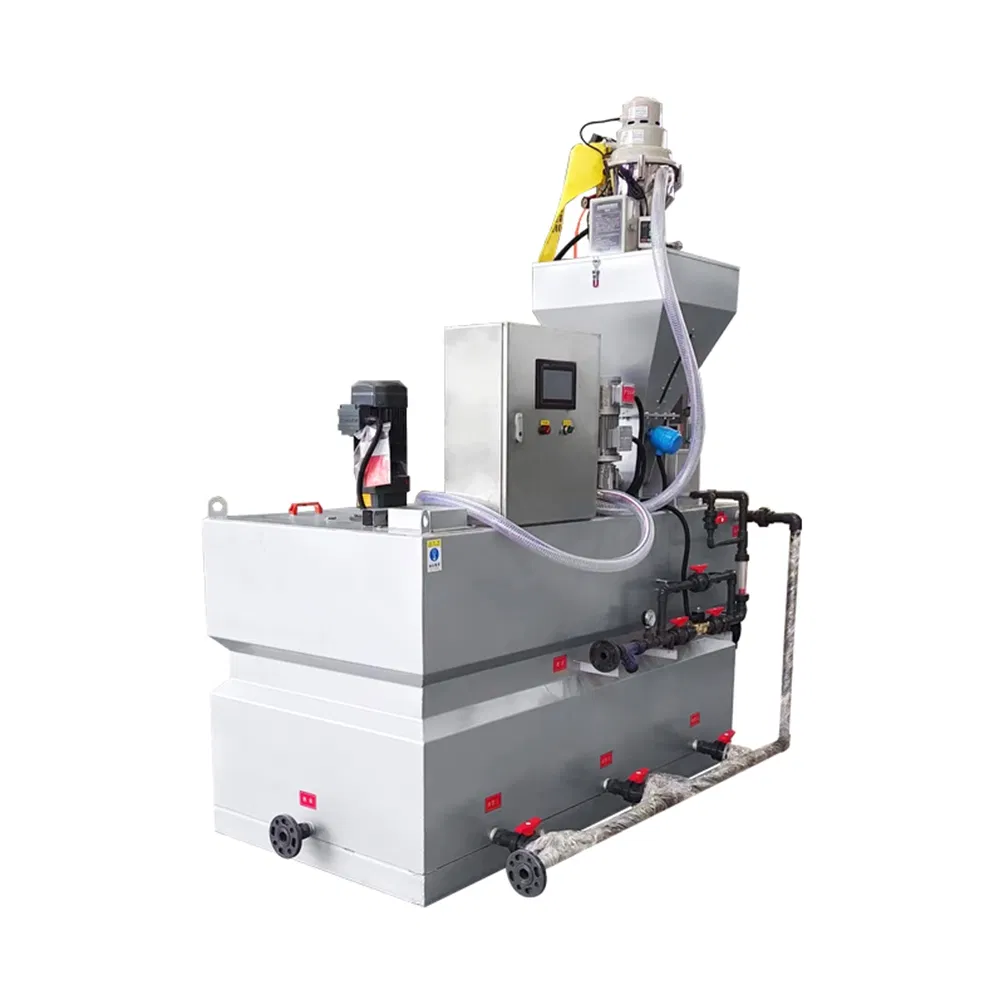

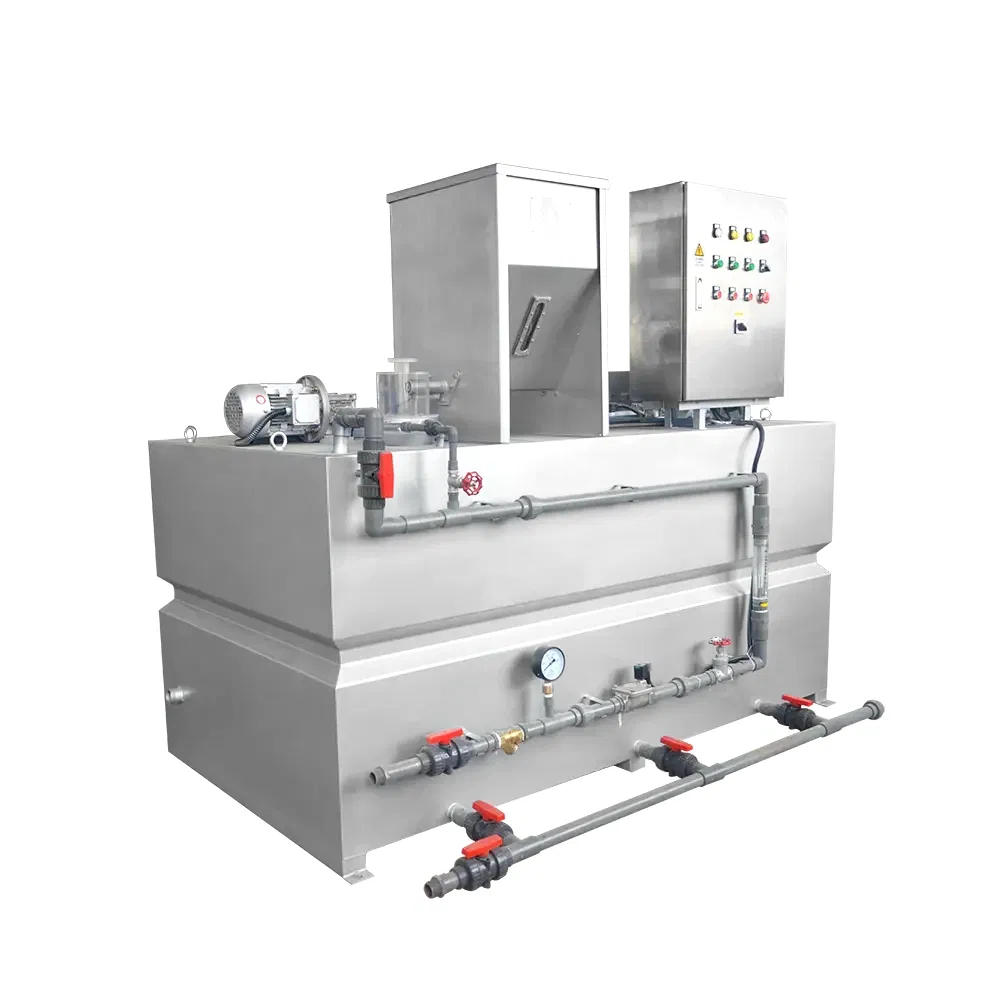

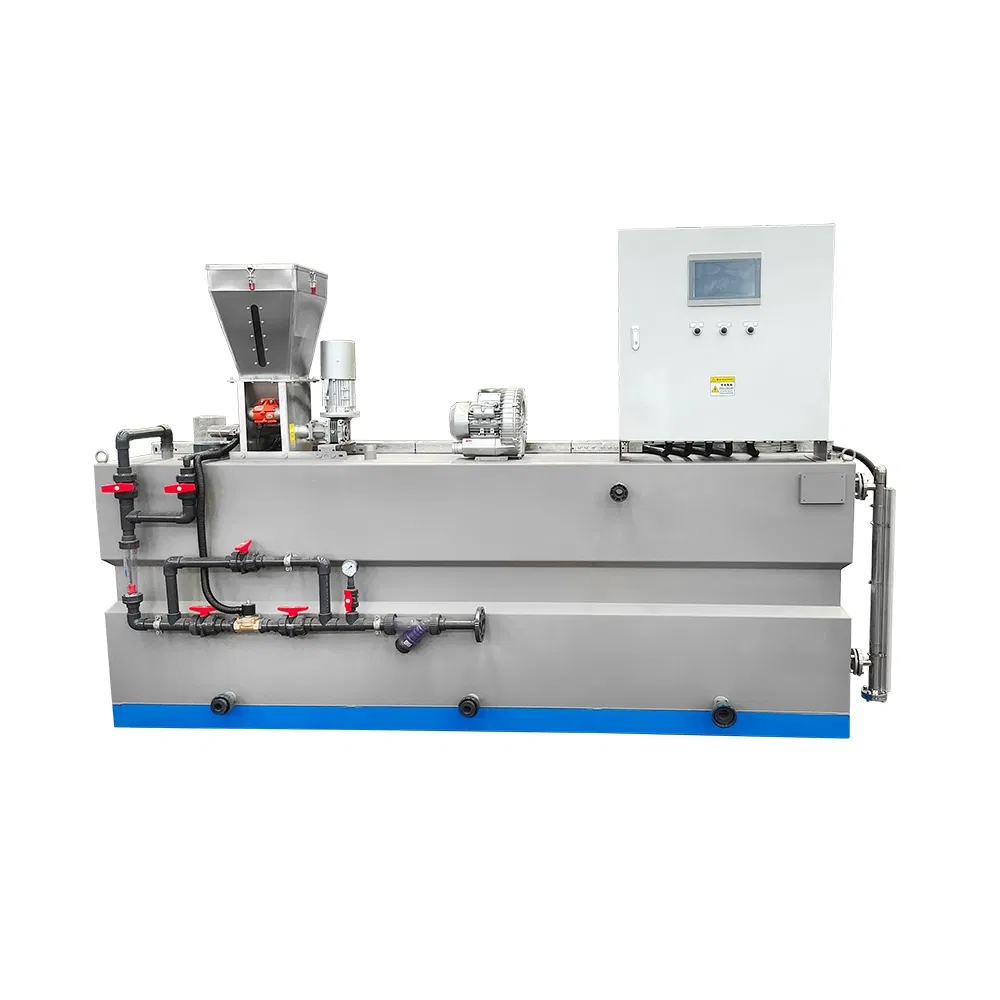

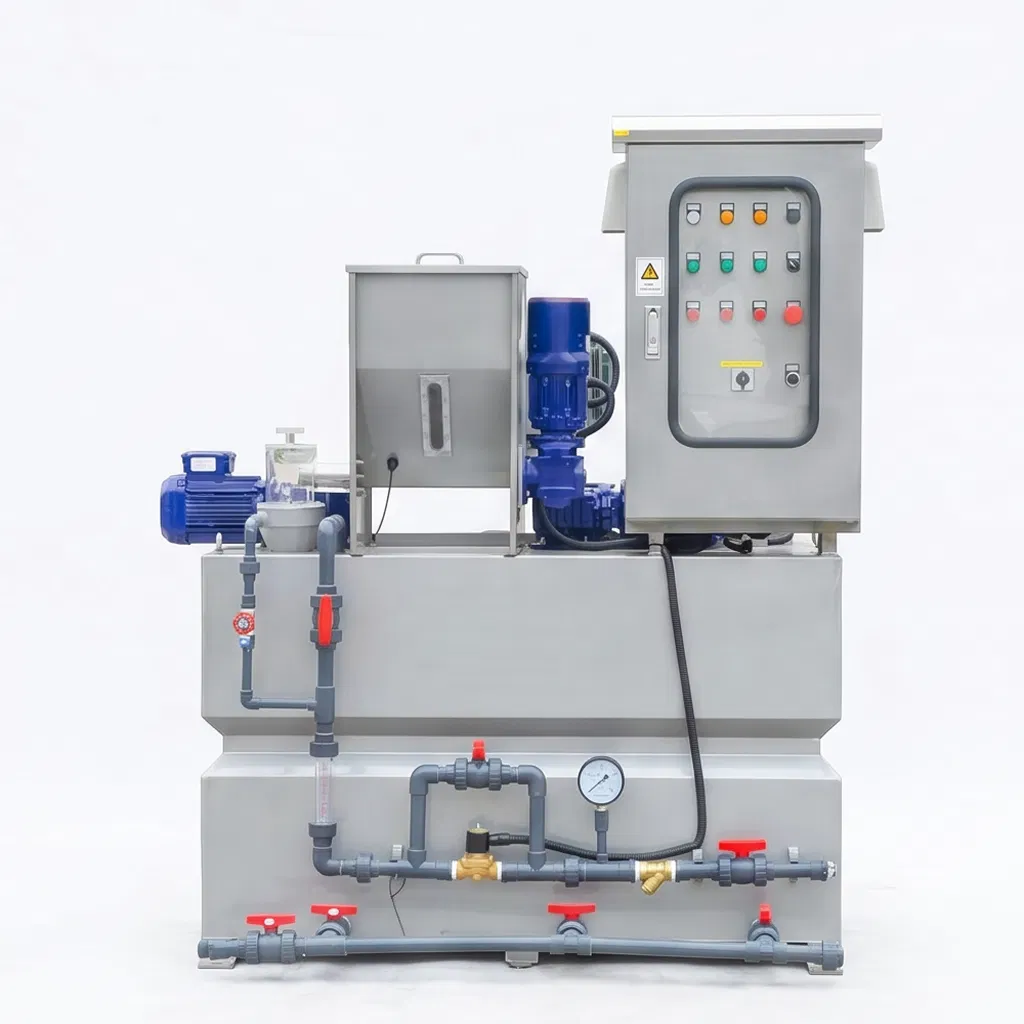

A unidade de preparação para floculante foi concebida para preparar e dosear continuamente a solução floculante. Completa de forma contínua e eficiente a combinação e mistura do floculante e da água para obter uma solução homogénea e activa de floculante. É principalmente utilizado em petróleo, produtos químicos, tratamento de água e outras indústrias.
Princípio de Funcionamento
Quando o funil de alimentação é enchido com pó seco, o sistema de dosagem começa a transportar o pó seco para o dispositivo de pré-imersão. Ao mesmo tempo, a electroválvula do tubo de entrada de água abre-se. Depois de o pó seco ser embebido no dispositivo de pré-imersão, este flui para o depósito de mistura por gravidade para agitação e mistura.
A solução floculante inicialmente mexida e misturada passa através do tanque de transbordo para o tanque de maturação para posterior agitação e combinação. Após um certo período de agitação eficaz e suave a baixa velocidade, a solução floculante satisfaz os requisitos de homogeneização, maturação e actividade. Em seguida, ele flui através do fluxo de transbordamento para o tanque de armazenagem de solução.
Quando o tanque de armazenagem de solução é abastecido com solução floculante, o interruptor de nível de líquido envia um sinal, o sistema de dosagem e a válvula solenóide pararão automaticamente. Neste momento, a solução floculante está pronta, a luz indicadora "Ready" (Pronto) acende-se.
A bomba doseadora de combustível arranca e a válvula solenóide da água de diluição abre-se ao mesmo tempo. A solução floculante será bombeada para o próximo procedimento de trabalho.
Quando o nível de líquido no tanque de armazenagem de solução atingir o nível de líquido baixo definido, o interruptor de nível de líquido envia um sinal e o dispositivo começa a repetir automaticamente as etapas acima, de modo a garantir que haja solução floculante suficiente no tanque de armazenagem de solução.
Estrutura do Equipamento
1. Sistema de Dosagem
É composto por uma tremonha de alimentação, um transportador de parafusos, um aquecedor elétrico.
a. O volume da tremonha de alimentação pode satisfazer os requisitos de dosagem a longo prazo. A tremonha está equipada com um visor para observação manual do nível do material. O medidor de nível pode monitorizar automaticamente o nível do material e enviar um sinal de alarme.
b. O transportador de parafuso é composto por um redutor de engrenagem sem-fim e um parafuso de alta precisão. O redutor tem as características de peso leve, funcionamento estável e elevada eficiência. O parafuso de alta precisão pode satisfazer totalmente os requisitos de dosagem do utilizador.
c. O aquecedor eléctrico está instalado no tubo de descarga do transportador para evitar a aglomeração ou deterioração do pó, bloqueando assim o tubo de descarga.
2. Sistema de Dissolução
É composto por um dispositivo de pré-imersão, um corpo do depósito e três agitadores.
a. Existe uma tremonha de turbulência no dispositivo de pré-imersão. A água entra na tremonha de turbulência a partir da direção tangencial, formando uma cortina de água de turbulência, molhando e misturando o pó seco e, em seguida, entra no depósito de pré-mistura.
b. O corpo do tanque é uma estrutura de três tanques, que é um tanque de pré-mistura, um tanque de maturação e um tanque de armazenamento de solução. Existem divisórias e weirs de transbordo entre cada tanque. Durante a preparação da solução floculante, a solução floculante deve fluir do fundo da partição através do fluxo superior para o tanque seguinte, o que pode evitar o fluxo curto da solução floculante bruta para a solução floculante madura.
c. O corpo do depósito é uma estrutura totalmente fechada, as tampas com pegas estão instaladas na parte superior do depósito. Existem tubos de descarga ocultos no depósito de pré-mistura para evitar que o líquido transborde do depósito quando o nível do líquido excede o nível elevado definido. Os três tanques estão equipados com tubos de saída de solução floculante e válvulas de esfera manual no fundo. Os três tubos de saída estão ligados entre si, uma extremidade é utilizada como um tubo de alimentação floculante e a outra extremidade é utilizada como tubo de drenagem.
d. Três agitadores estão instalados no tanque de pré-mistura, no tanque de maturação e no tanque de armazenagem de solução. O agitador tem uma estrutura única e uma velocidade de rotação adequada, que pode assegurar a homogeneização da solução.
3. Sistema de Suprimento de Água
É composto por tubos de PVC, válvulas de esfera manual, um filtro, um manómetro, uma electroválvula, válvulas de paragem e um debitómetro do rotor, etc.
a. O filtro é utilizado para interceptar impurezas na água e proteger a electroválvula.
b. O manómetro de pressão está instalado atrás do filtro para apresentar a pressão. Se a pressão for demasiado baixa, significa que o filtro está bloqueado e que as impurezas nos filtros têm de ser removidas.
c. A electroválvula recebe o sinal eléctrico da entrada de água, apercebendo-se da entrada automática de água.
d. O fluxômetro do rotor é usado para exibir o fluxo de entrada de água.
e. A válvula de paragem é utilizada para ajustar o fluxo de entrada de água, que é conveniente e estável para ajustar.
4. Sistema de Controle
É composto por um armário de controlo eléctrico e por um interruptor de nível de líquido.
a. O armário de controlo elétrico está equipado com componentes elétricos da marca famosa.
b. O interruptor de nível de líquido mede com precisão e o sinal é estável.
Áreas de Aplicação
Tratamento de águas residuais: Tratamento de floculação de águas residuais municipais ou industriais; tratamento de drenagem de lamas; tratamento terciário e quaternário de águas residuais municipais.
Purificação da água potável: Pode ser utilizada para melhorar o efeito da purificação e da precipitação em obras de água.
Outras indústrias: Química, galvanoplastia, alimentos e bebidas, fabrico de papel, etc.
Parâmetros Técnicos
Modelo
Dosagem de pó (kg)
Preparação da capacidade (L/h)
Fluxo de água (m³/h)
Potência (KW)
Peso líquido (kg)
Dimensões (C * L * A) (MM)
ZJY-1000
1~3
1000
1.5 ~ 2.0
1.35
300
1450 * 800 * 900
ZJY-2000
2~6
2000
3~4
2.62
500
2000 * 1000 * 1000
ZJY-3000
3~9
3000
4.5~6
2.62
700
2600 * 1100 * 1200
ZJY-4000
4~12
4000
6~8
3.47
850
3000 * 1200 * 1200
ZJY-5000
5~15
5000
7.5~10
5.12
900
3600 * 1200 * 1250
ZJY-6000
6~18
6000
9~12
5.12
1000
4000 * 1300 * 1250
ZJY-7000
7~21
7000
10.5~14
7.22
1200
4000 * 1500 * 1350
ZJY-10000
10~30
10000
15~20
7.22
1350
5200 * 1500 * 1350
Instalações e Produção
Perguntas Frequentes (FAQ)
Para que serve uma unidade de preparação de floculante?
A unidade foi concebida para misturar e preparar de forma contínua e automática o floculante em pó seco com água, garantindo uma solução líquida homogénea e totalmente activa para o tratamento de águas e efluentes.
Como o equipamento evita o entupimento do pó químico?
O sistema de dosagem conta com um aquecedor elétrico instalado diretamente no tubo de descarga do transportador de parafuso. Este aquecedor evita que o pó seco absorva humidade e sofra aglomeração, prevenindo obstruções.
Quais são as principais indústrias que utilizam este sistema?
É amplamente utilizado nos setores de tratamento de esgoto municipal e industrial, purificação de água potável, processamento químico, indústria de celulose e papel, galvanoplastia e na indústria de alimentos e bebidas.
O processo de preparação é totalmente automático?
Sim, o equipamento integra interruptores de nível de líquido e eletroválvulas. O ciclo de abastecimento de pó e água inicia e para de forma automática com base no nível da solução no tanque de armazenagem.
Como escolher o modelo de dosador correto?
A escolha depende da capacidade de preparação necessária por hora (L/h) e da quantidade de dosagem de pó. Nossos modelos variam de 1000 L/h até 10000 L/h para atender a demandas de diferentes escalas de tratamento.
